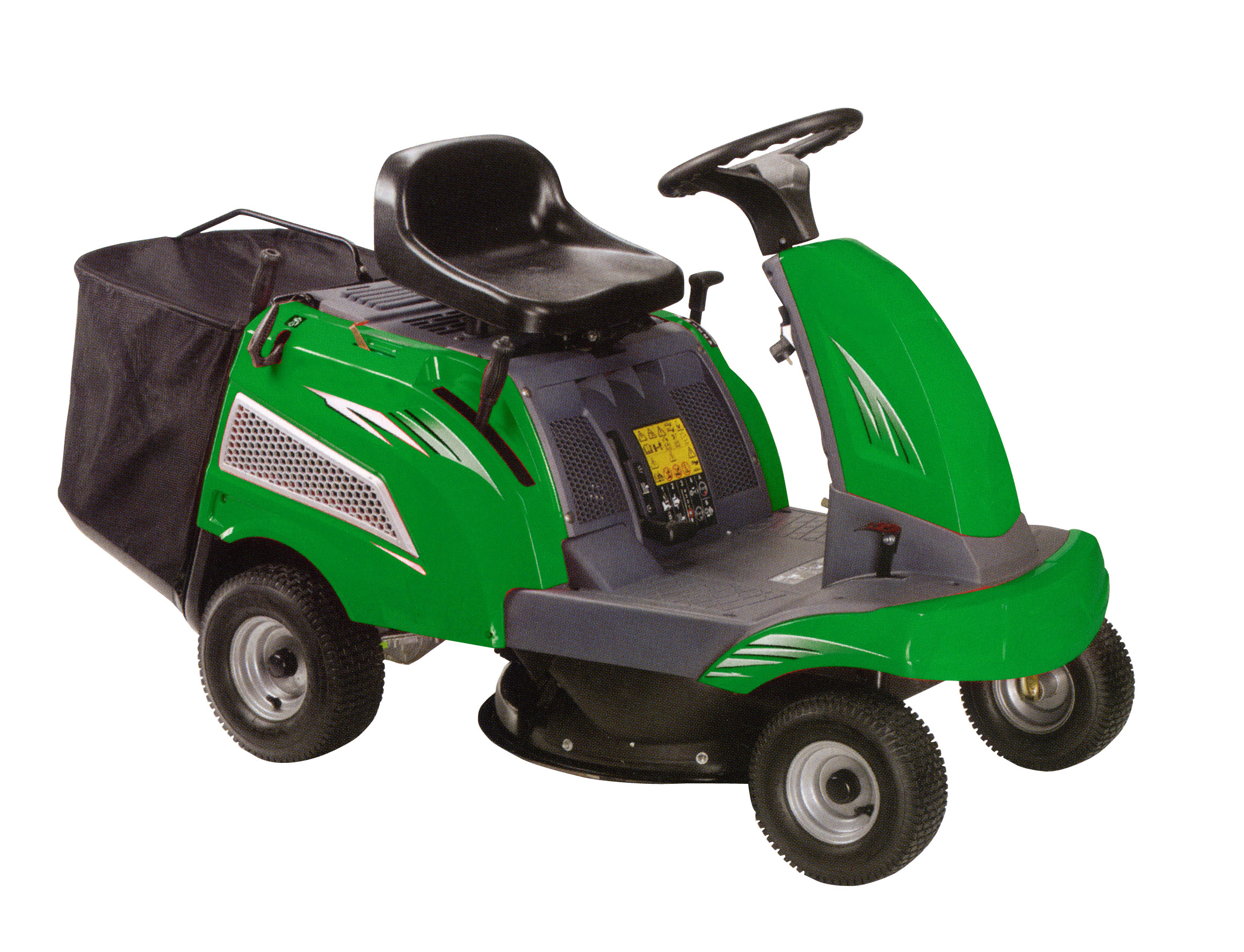

Fiche RIDERBS65 (ELEM GARDEN TECHNIC) - R

Agrandir l'image
	TONDEUSE THERMIQUE AUTOPORTEE 6,5 HP Capacité réservoir à essence: 1,8 l Largeur de coupe: 62 cm Système hauteur de coupe central: 4 positions (de 30 à 90 mm) Nombre de lames: 1 Capacité bac de ramassage: 130 l 4 vitesses avant, 1 arrière Rayon de braquage: 75 cm Roues avant 11 x 4.00 - 5 Roues arrière 13 x 5.00 - 6 Poids de l'appareil: 120 kg Moteur 190 cc 4 temps Briggs & Stratton Ejection arrière EAN : 5411074143374 Garantie : 3 ans

Fichiers :

120.0 Ko

190.4 Ko

102.6 Ko

114.2 Ko

78.8 Ko

99.6 Ko

55.8 Ko

86.8 Ko

136.2 Ko

108.9 Ko

68.7 Ko

83.1 Ko

95.6 Ko

45.5 Ko

81.2 Ko

68.3 Ko

Pour lire les documents PDF, téléchargez Adobe Reader.

Pièces :

Nom de la vue	Référence	Description de la pièce
VUE ECLATEE	RIDERBS65-COURTRAC	COURROIE DE TRACTION
VUE ECLATEE	RIDERBS65-FIXROUEAR	KIT FIXATION ROUE ARRIERE
VUE ECLATEE	RIDERBS65-EJECT	KIT EJECTION
VUE ECLATEE	RIDERBS65-7	DEMI LUNE D\'AXE DE LAME
VUE ECLATEE	RIDERBS65-SUPLUNE	DEMI LUNE SUPPORT LAME
VUE ECLATEE	RIDERBS65-6	AXE DE POULIE D\'ENTRAINEMENT LAME
VUE ECLATEE	RIDERBS65-LAME	LAME
VUE ECLATEE	RIDERBS65-SUPLAME	SUPPORT DE LAME
VUE ECLATEE	RIDERBS65-BASE	EMBASE DU SUPPORT DE LAME
VUE ECLATEE	RIDERBS65-ROUEAV	ROUE AVANT
VUE ECLATEE	RIDERBS65-ROUEAR	ROUE ARRIERE
VUE ECLATEE	RIDERBS65-BAC	BAC RECOLTEUR
VUE ECLATEE	RIDERBS65-MOTLUNE	DEMI LUNE AXE MOTEUR
VUE ECLATEE	RIDERBS65-KITVIT	CHANGEMENT DE VITESSE
VUE ECLATEE	RIDERBS65-KITDIR	KIT DE DIRECTION
VUE ECLATEE	RIDERBS65-PIGNON	PIGNON CHANGEMENT DE VITESSE
VUE ECLATEE	RIDERBS65-COURLAME	COURROIE ENTRAINEMENT DE LAME
VUE ECLATEE	RIDERBS65-4	AXE DE POULIE DE LAME
VUE ECLATEE	RIDERBS65-9	AXE DE SUPPORT POULIE
VUE ECLATEE	RIDERBS65-BAT	BATTERIE
VUE ECLATEE	RIDERBS65-RELAIS	RELAIS
VUE ECLATEE	RIDERBS65-ELEC	CABLE ELECTRIQUE
VUE ECLATEE	RIDERBS65-SWITCH9	SWITCH SIMPLE
VUE ECLATEE	RIDERBS65-SWITCH10	SWITCH DOUBLE
VUE ECLATEE	RIDERBS65-SWITCH6	SWITCH ON/OFF
VUE ECLATEE	RIDERBS65-FIXLAME	VIS DE FIXATION LAME
VUE ECLATEE	RIDERBS65-FIX;ROUEAV	FIXATION ROUE AVANT
