Fiche MPXI1301ALL-I (MASTER PUMP) - D

Agrandir l'image

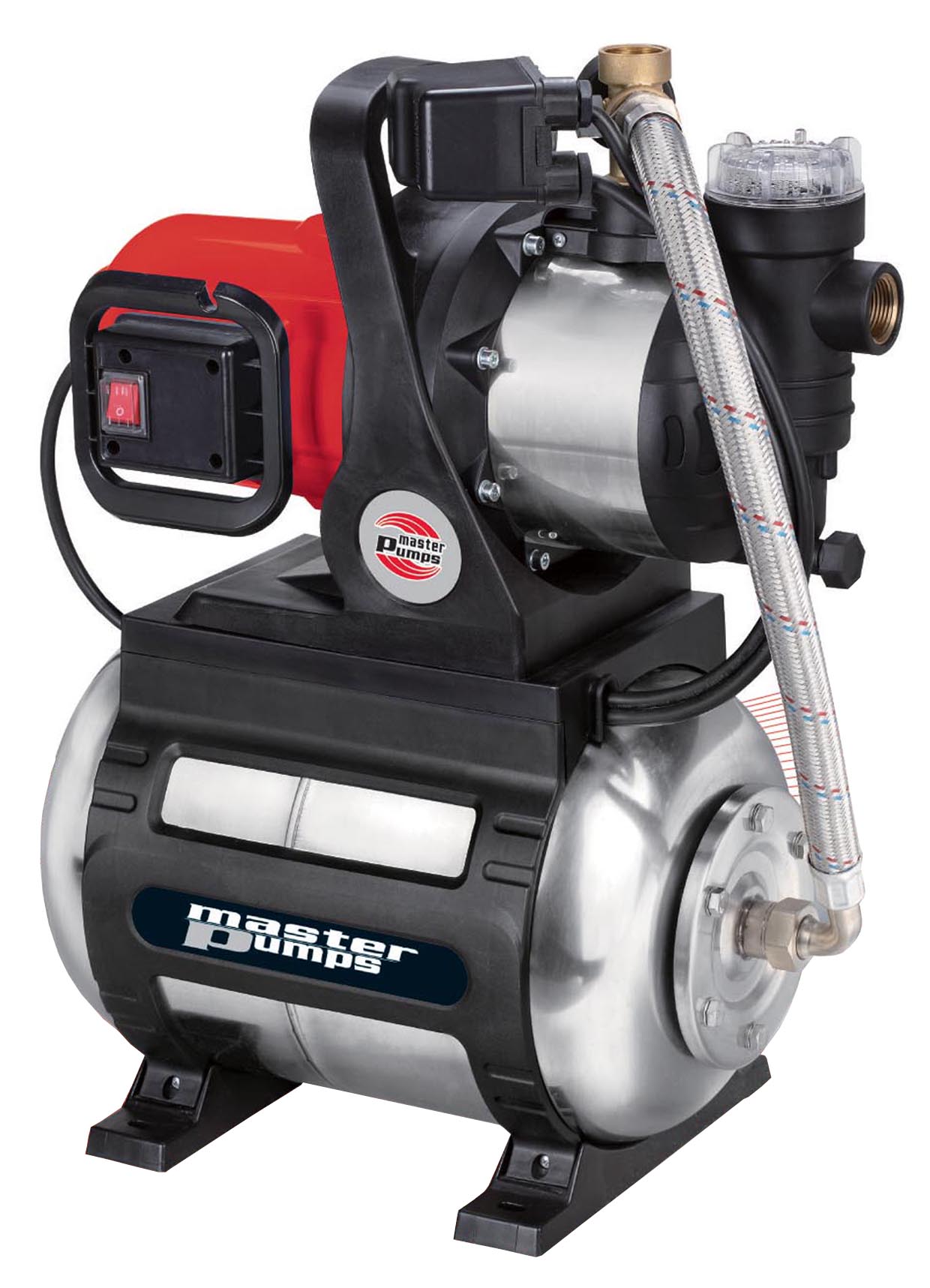

	POMPE D ARROSAGE1300W - CORPSINOX-CUV Puissance: 1300W Débit max: 4800L/H Hauteur de refoulement max: 48MCE Profondeur d'aspiration max: 8M Réservoir en inox d'une capacité de 24L Aspiration: 1'' - refoulement: 1'' Corps de pompe en INOX Système de filtre intégré pour une protection optimale de la pompe Interrupteur on/off à la pompe + poignée EAN : 5411074140496 Garantie : 3 ans

Fichiers :

106.0 Ko
fiche-technique.pdf

247.4 Ko

Pour lire les documents PDF, téléchargez Adobe Reader.

Pièces :

Nom de la vue	Num	Référence	Description de la pièce
VUE ECLATEE	3	MPXP801-3	FILTER CUP
VUE ECLATEE	4	MPXP801-4	FILTER
VUE ECLATEE	6	MPXP801-6	FILTER COVER
VUE ECLATEE	7	MPXI1101-7.8	O RING
VUE ECLATEE	8		VALVE COVER
VUE ECLATEE	9	MPXI1101-9.10	SCREW
VUE ECLATEE	10		FLAT WASHER
VUE ECLATEE	14	MPXI1101-14	PUMP HEAD
VUE ECLATEE	16	MPXI1101-16	BAFFLE
VUE ECLATEE	19	MPXP801-19	NUT
VUE ECLATEE	20	MPXP801-20	WASHER
VUE ECLATEE	21	MPXP801-21	IMPELLER
VUE ECLATEE	22	MPXP801-22	MECHANICAL SEAL
VUE ECLATEE	23	MPXP801-23	O RING
VUE ECLATEE	24	MPXP801-24	SEALING DISC
VUE ECLATEE	26	MPXI1101-26	FRONT COVER
VUE ECLATEE	27	MPXP801-27	BASE
VUE ECLATEE	30	MPXI1101-30	KEY
VUE ECLATEE	31	MPXI1101-31	ROTOR
VUE ECLATEE	33	MPXI1101-33-34	STATOR
VUE ECLATEE	34		ALUMINIUM SHELL
VUE ECLATEE	36	MPXP801-36	FAN
VUE ECLATEE	48	MPXP801-49	SWITCH
