Fiche MPXI11MULTI4PC17 (MASTER PUMP) - R

Agrandir l'image

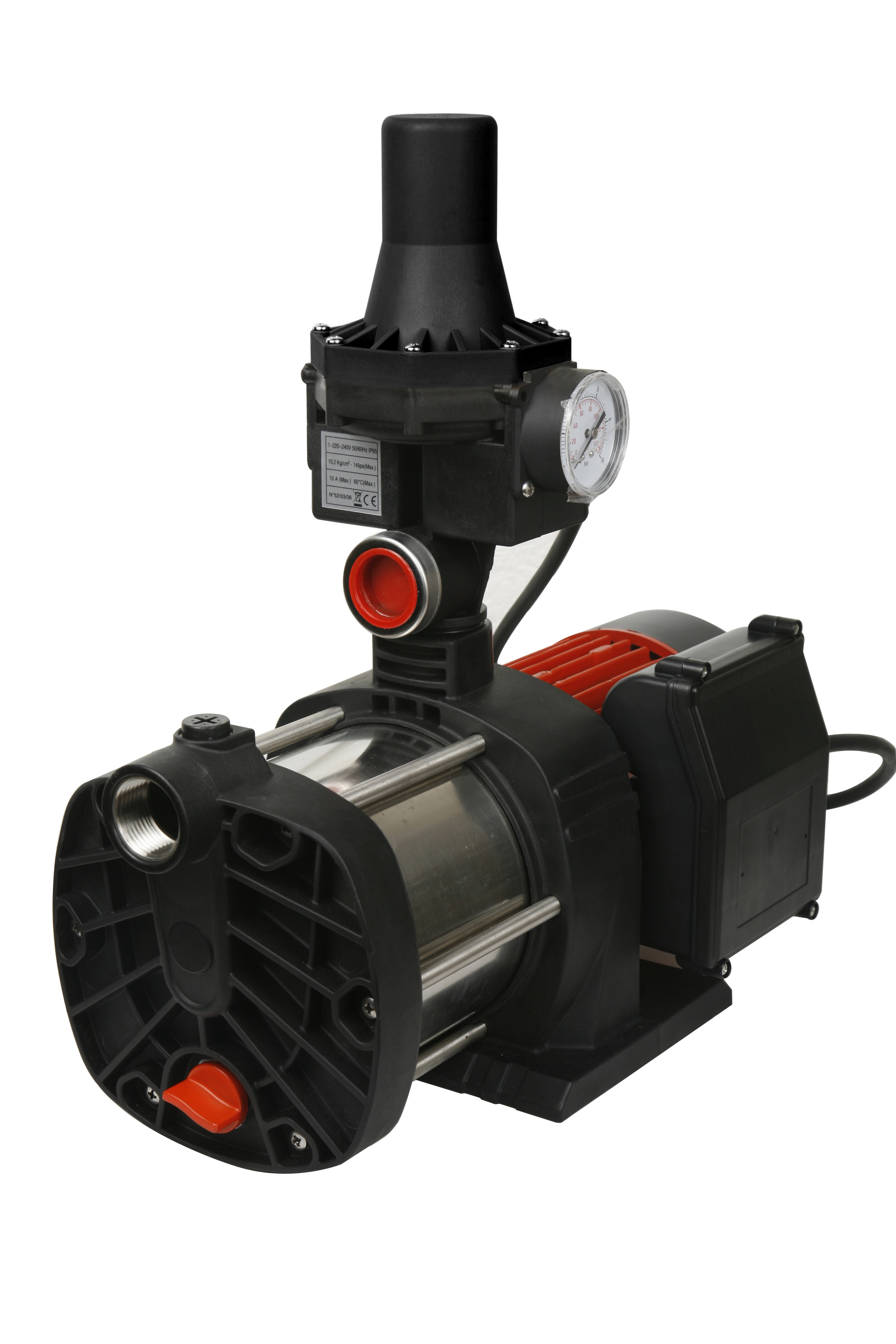

	POMPE MULTICELL. 1100W INOX PRESSCONTROL EAN : 5411074182816 Garantie : 3 ans

Fichiers :

167.0 Ko
fiche-technique.pdf

3.48 Mo
manuel.pdf

10.85 Mo
vue-éclatée.pdf

Pour lire les documents PDF, téléchargez Adobe Reader.

Pièces :

Nom de la vue	Num	Référence	Description de la pièce

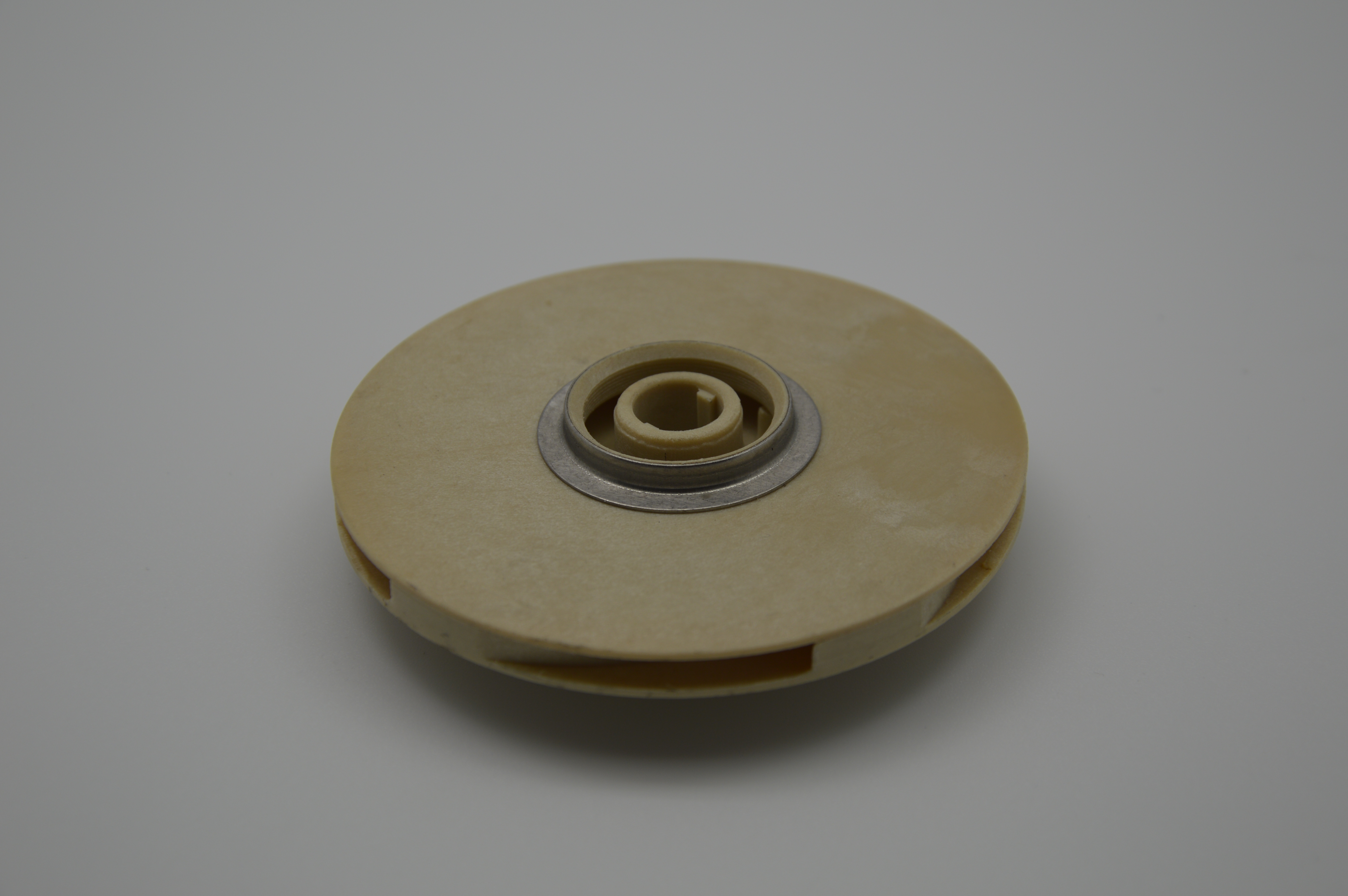

V	18	MPXI11MULTI4-18	TURBINE

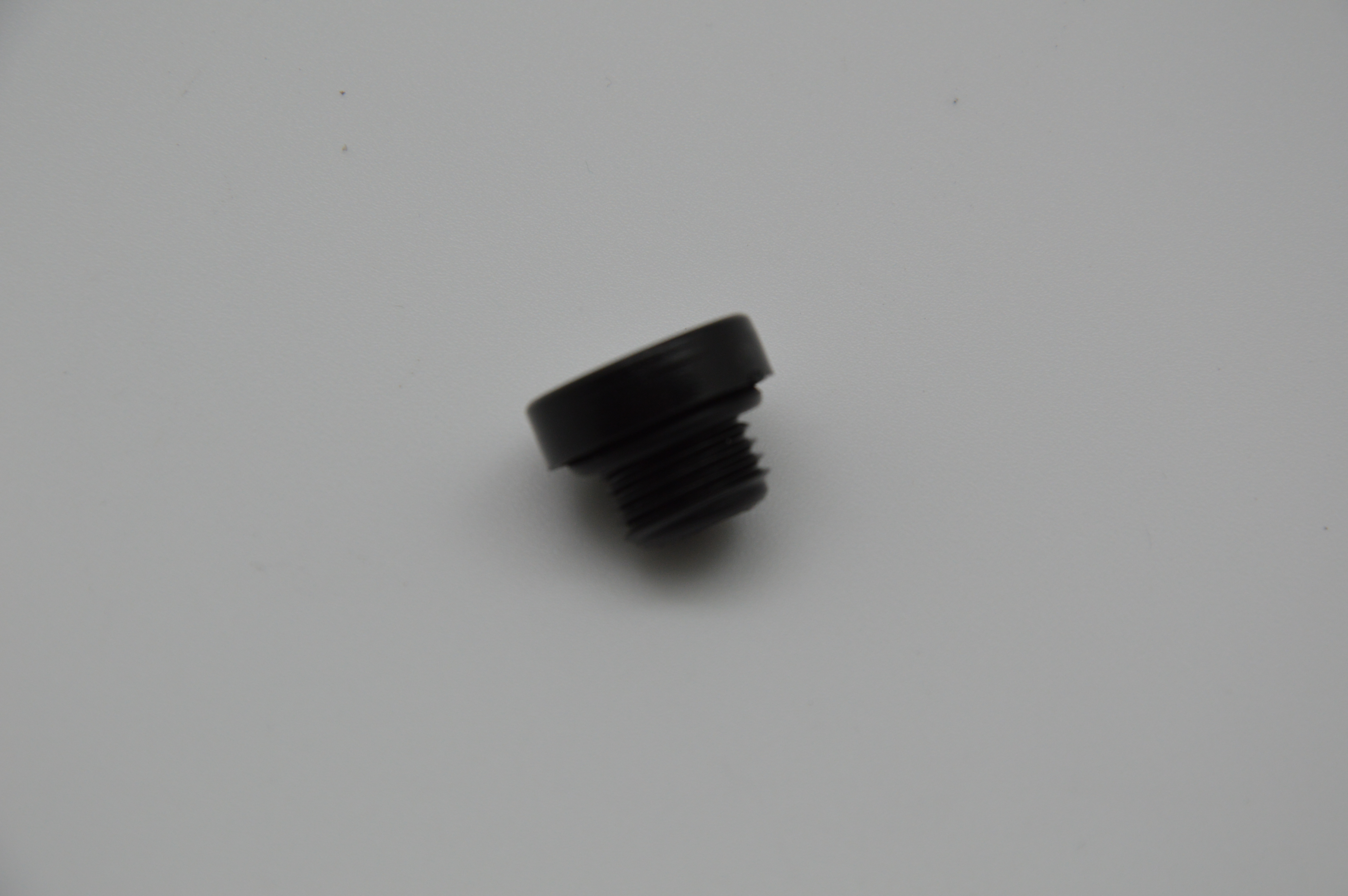

VUE ECLATEE	4-5	MPXI11MULTI4-4-5	BOUCHON REMPLISSAGE + JOINT

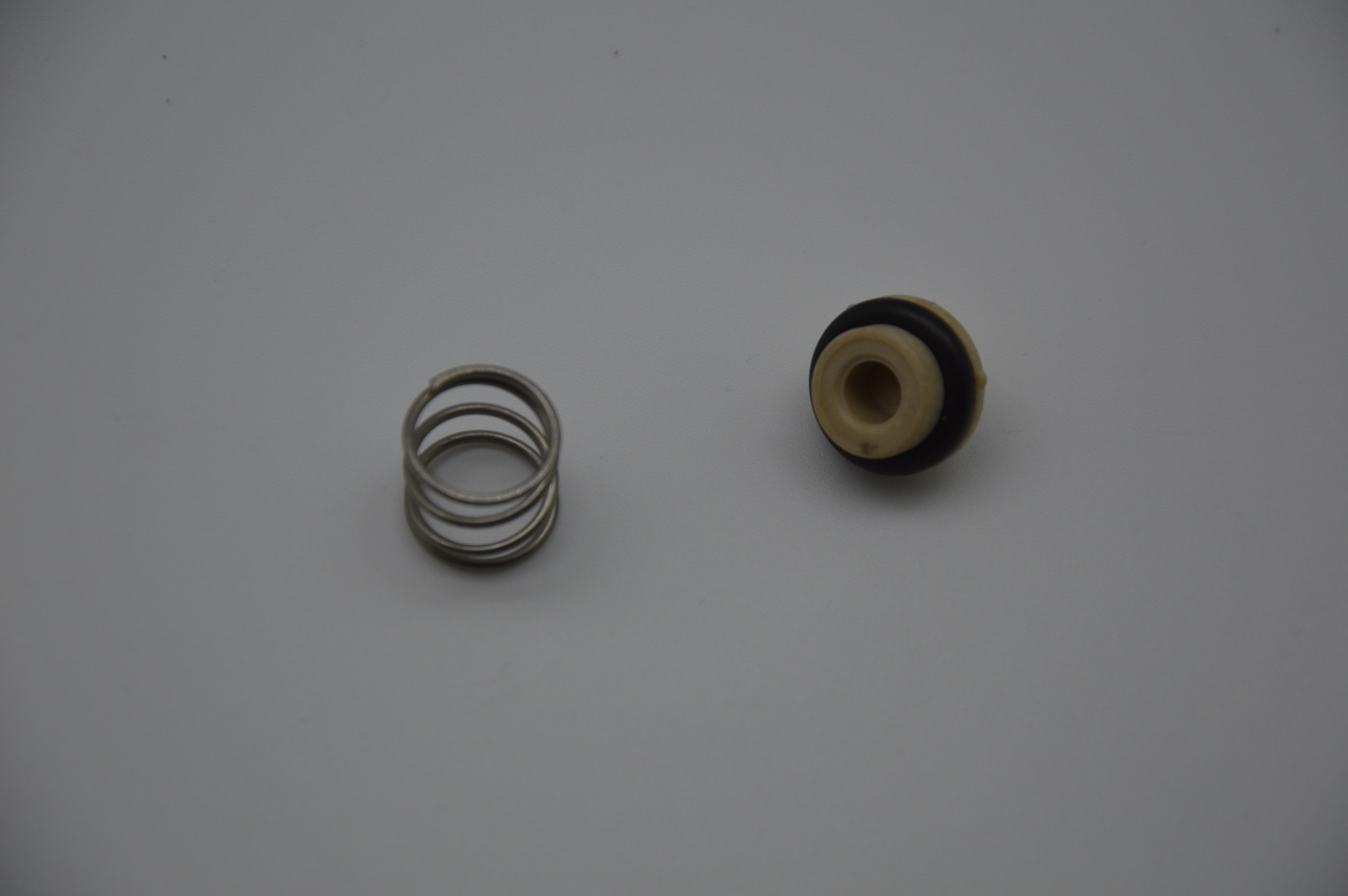

VUE ECLATEE	8/10	MPXI11MULTI4-8_10	RESSORT CLAPET AMORCAGE

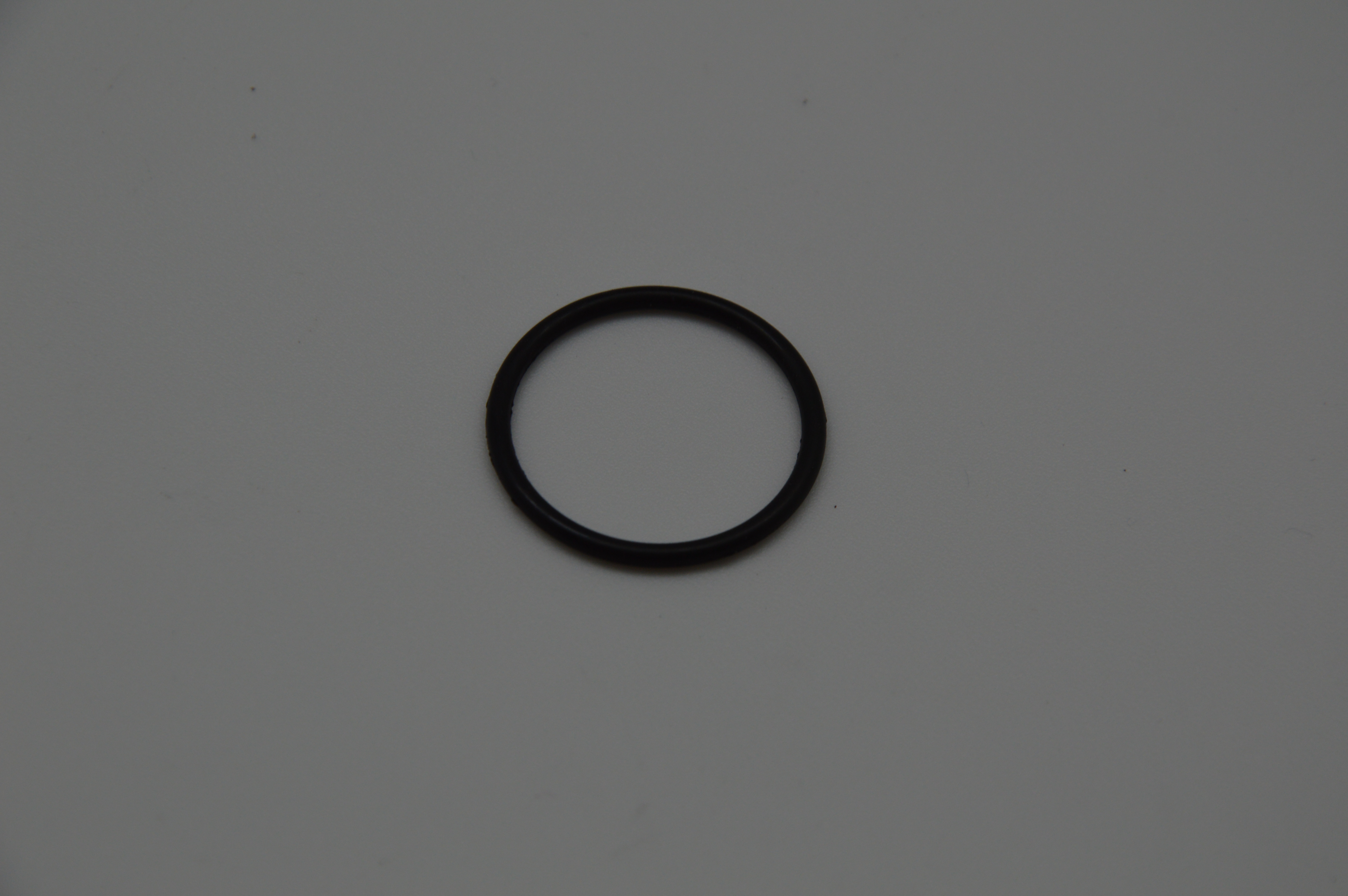

VUE ECLATEE	11	MPXI11MULTI4-11	JOINT CLAPET AMORCAGE

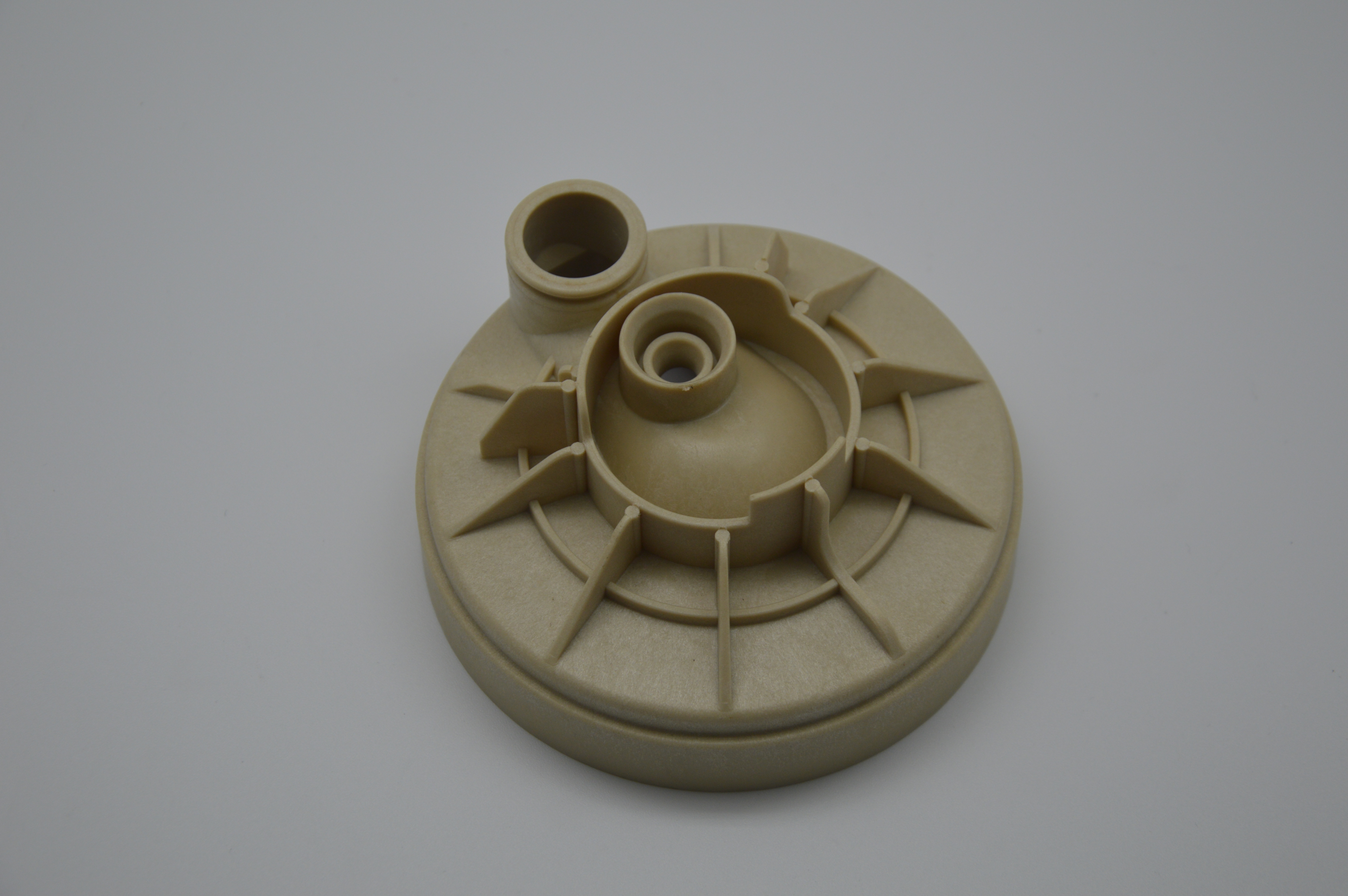

VUE ECLATEE	12	MPXI11MULTI4-12	CLAPET AMORCAGE
VUE ECLATEE	13/16	MPXI11MULTI4-13_16	KIT FIXATION ETAGE

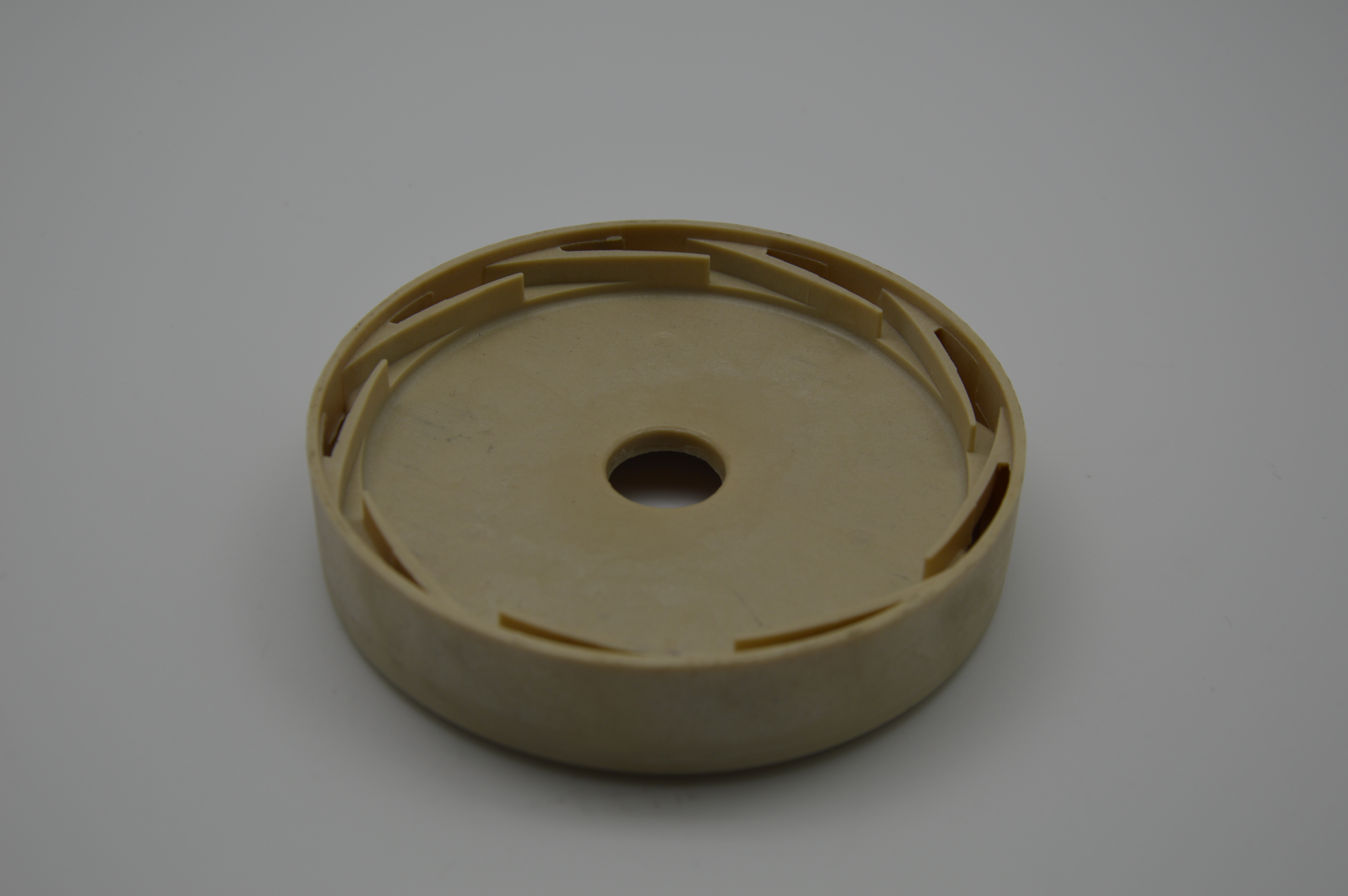

VUE ECLATEE	17	MPXI11MULTI4-17	DIFFUSEUR

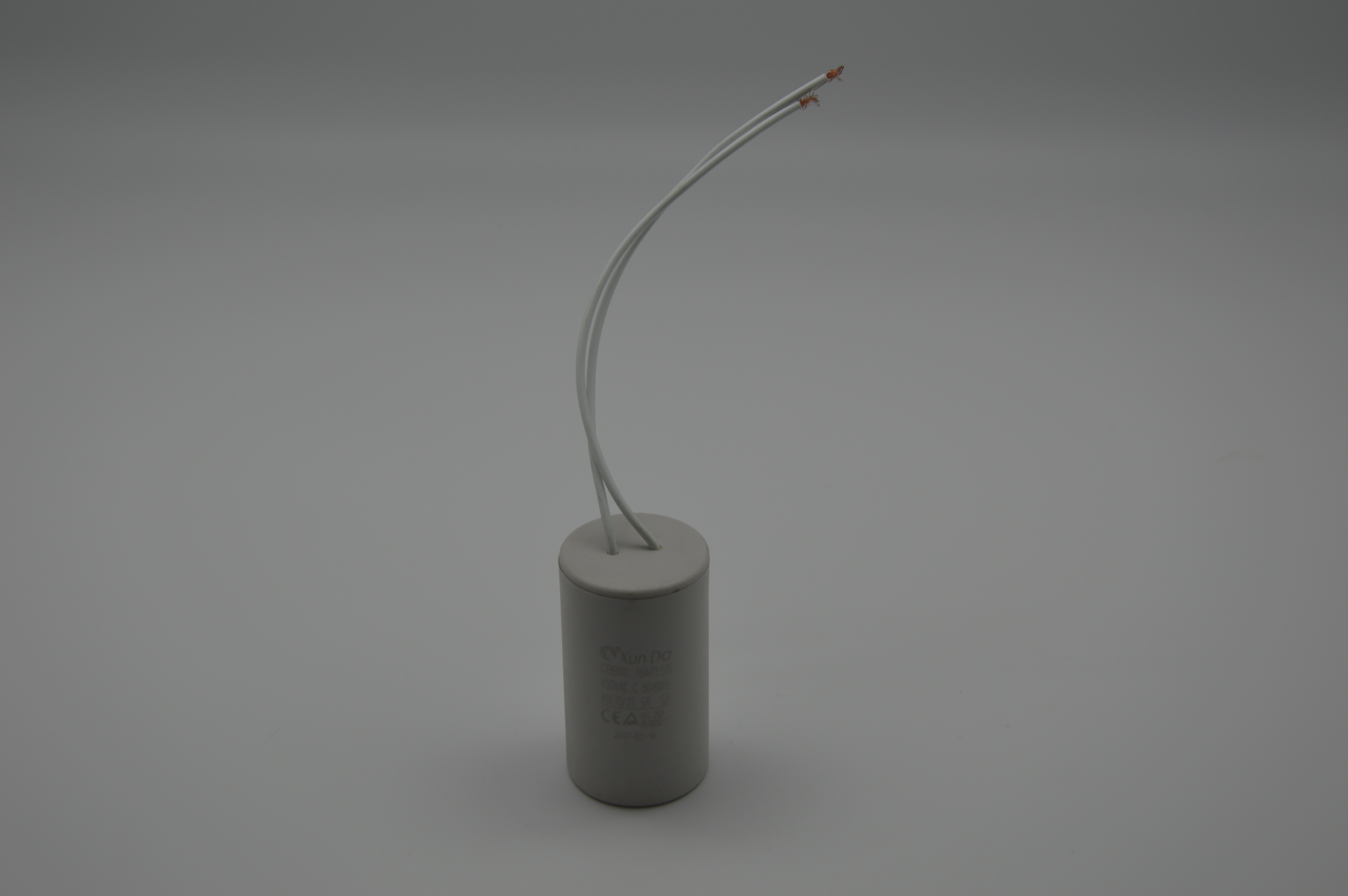

VUE ECLATEE	22	MPXI11MULTI4-22	CONDENSATEUR

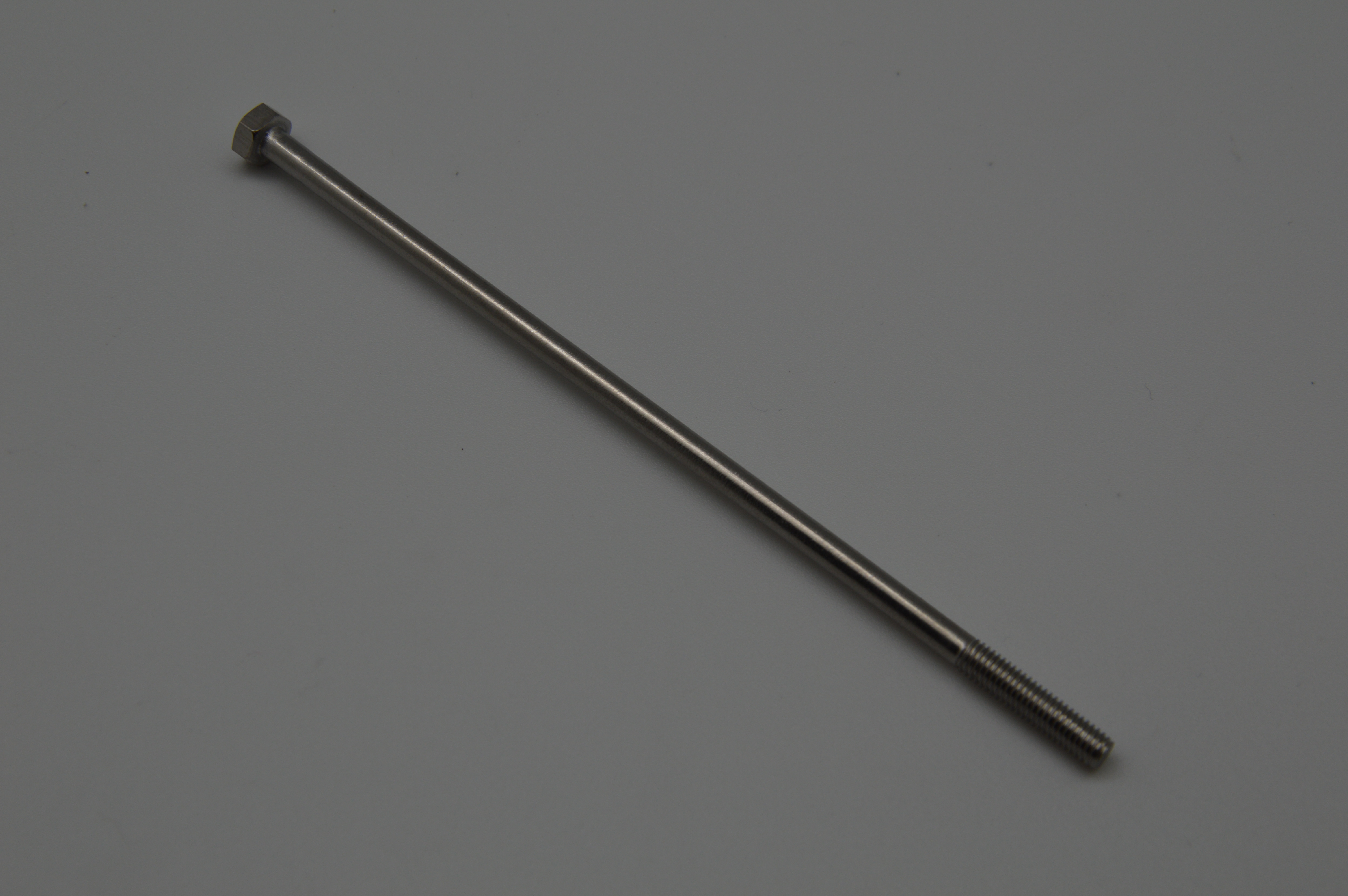

VUE ECLATEE	35	MPXI11MULTI4-35	VIS

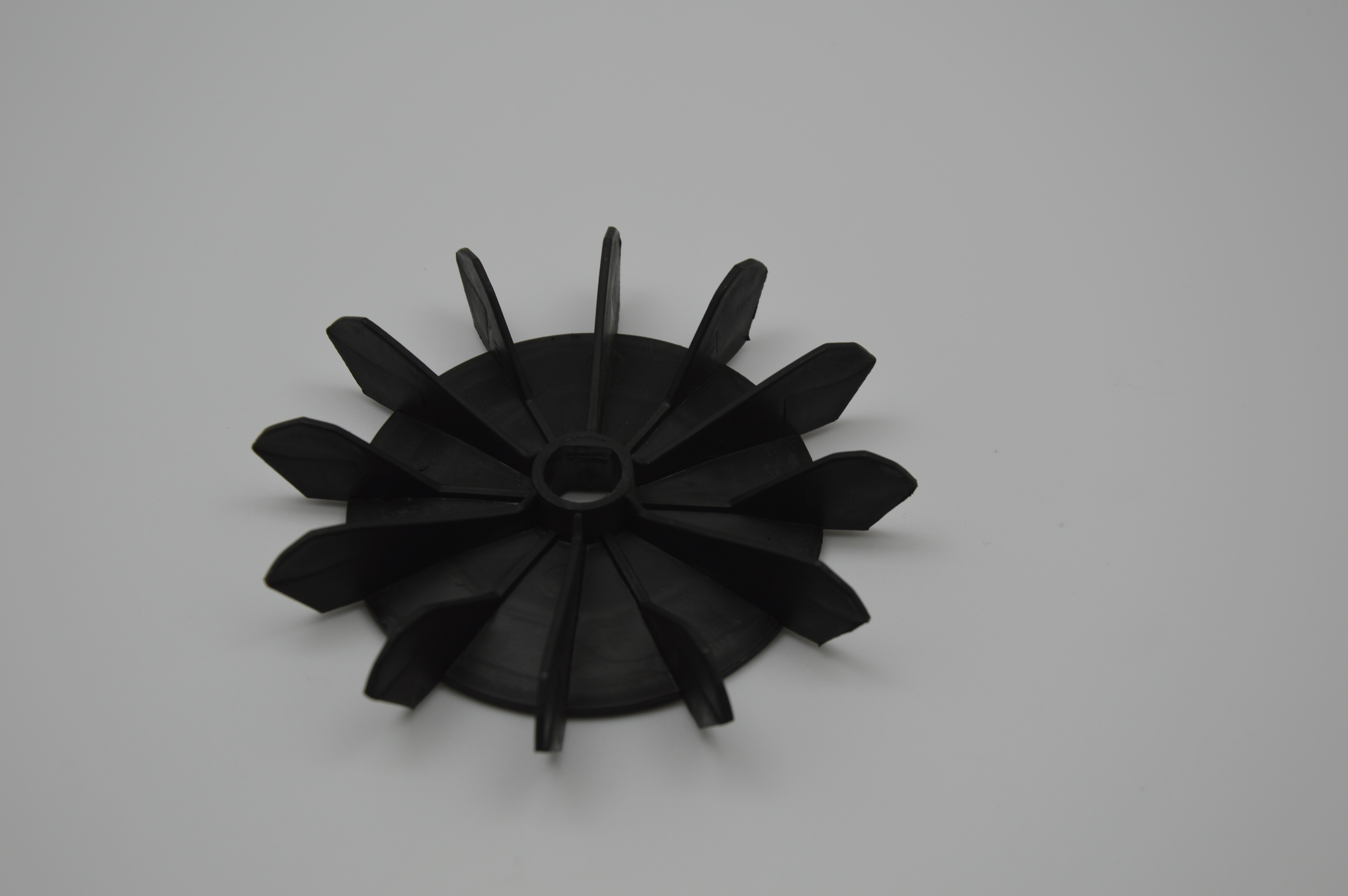

VUE ECLATEE	36	MPXI11MULTI4-36	VENTILATEUR

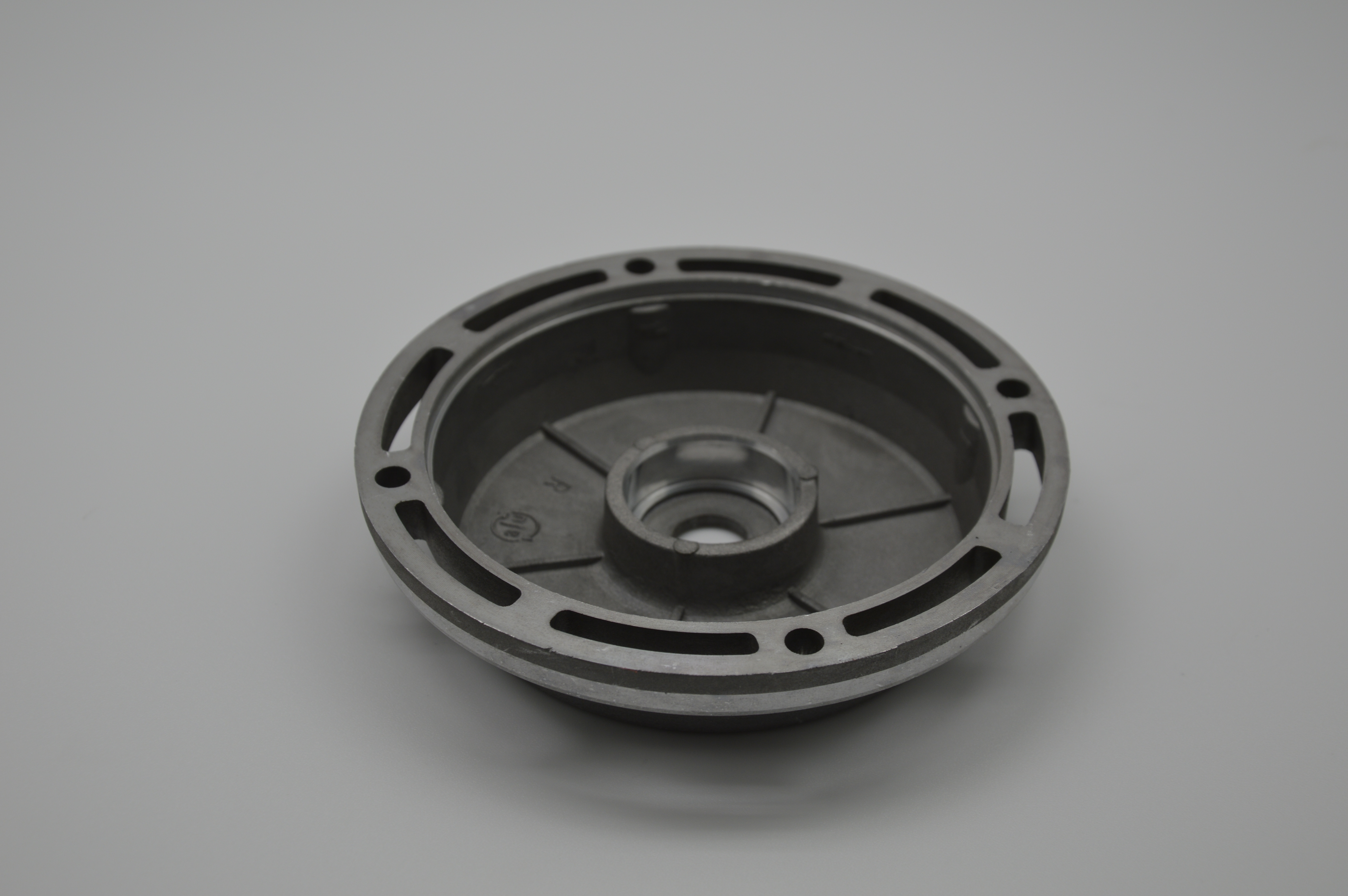

VUE ECLATEE	38	MPXI11MULTI4-38	FIXATION STATOR

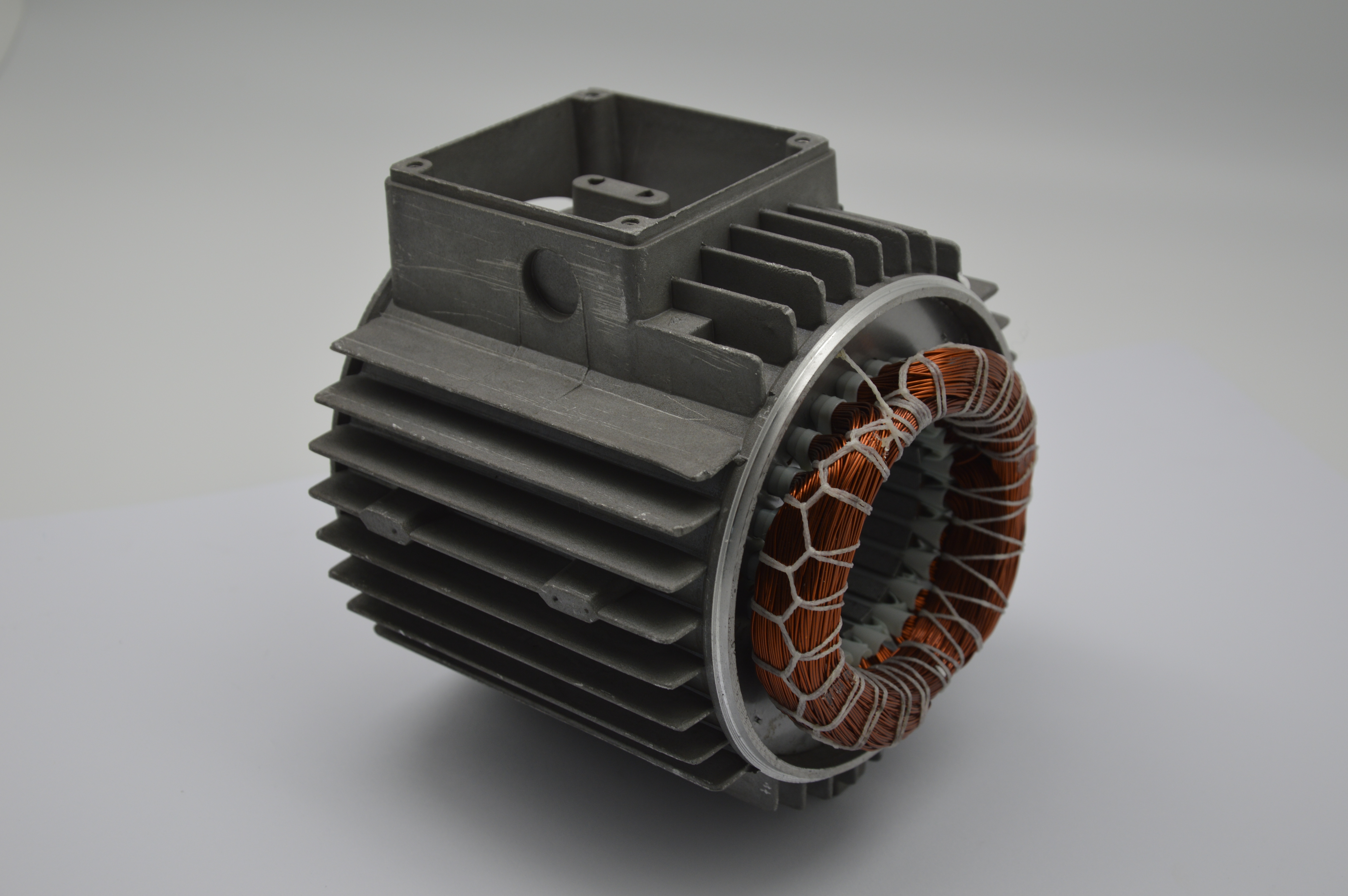

VUE ECLATEE	46	MPXI11MULTI4-46	STATOR

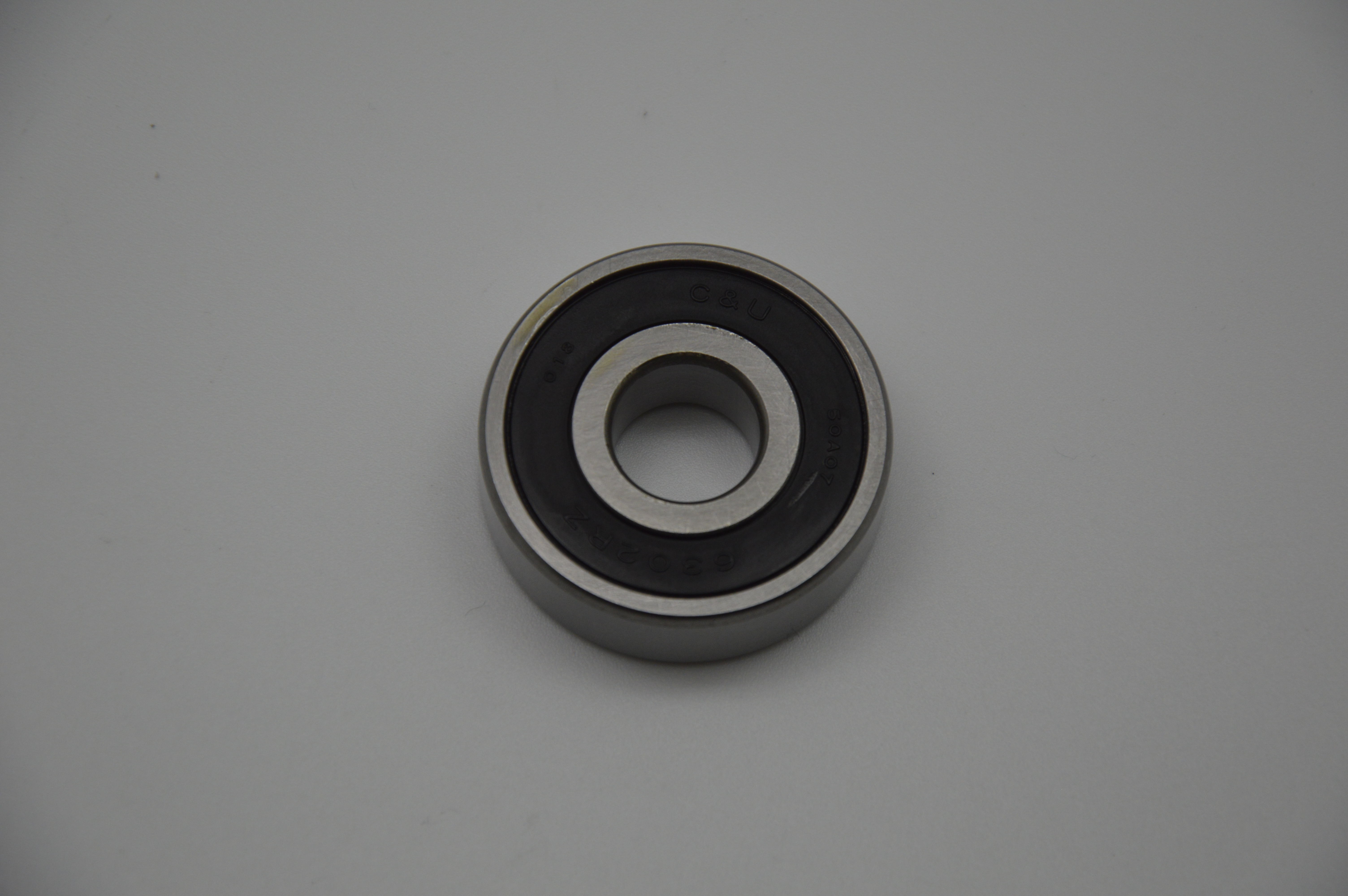

VUE ECLATEE	50	MPXI11MULTI4-50	ROULEMENT

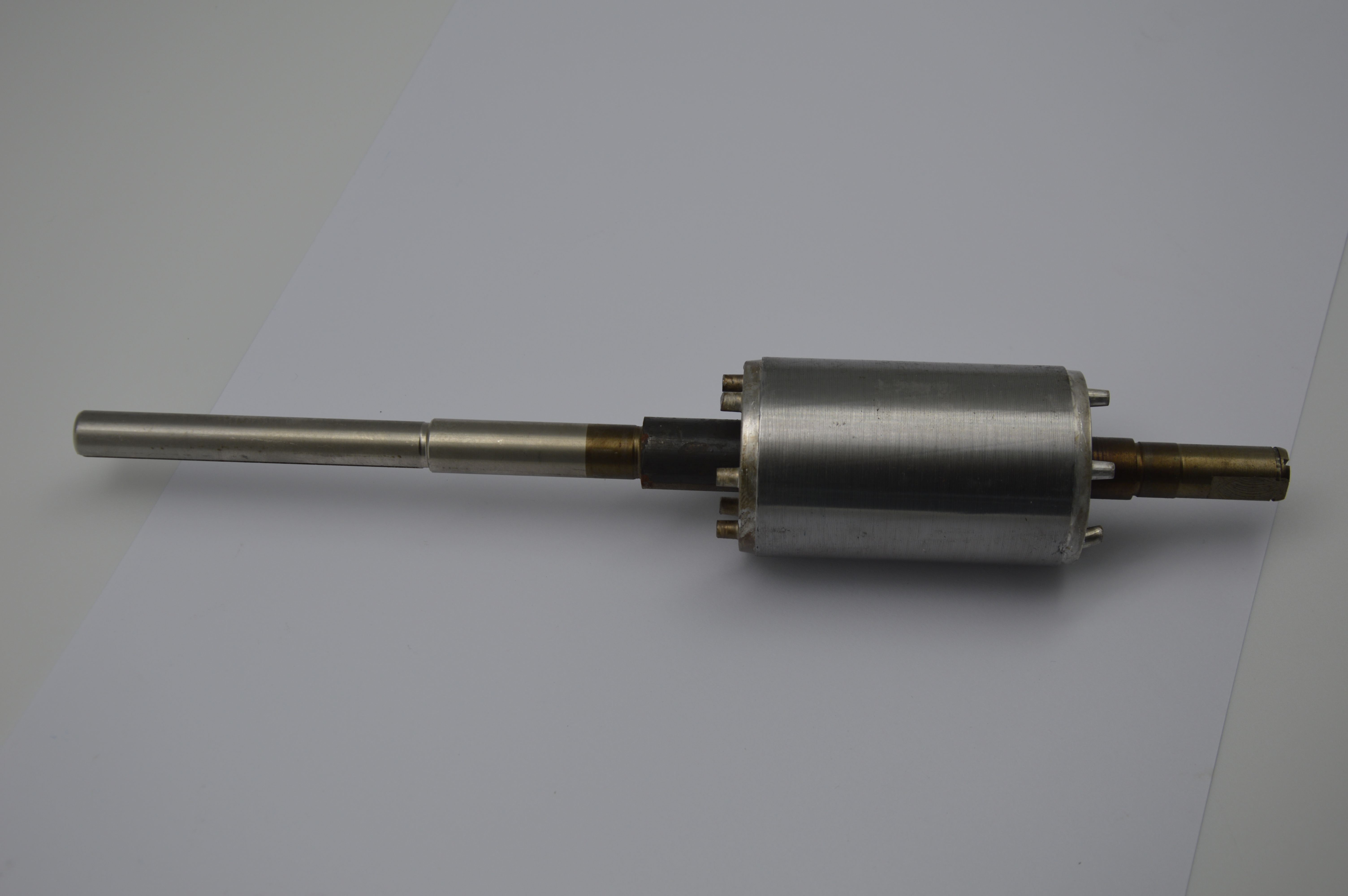

VUE ECLATEE	51	MPXI11MULTI4-51	ROTOR COMPLET

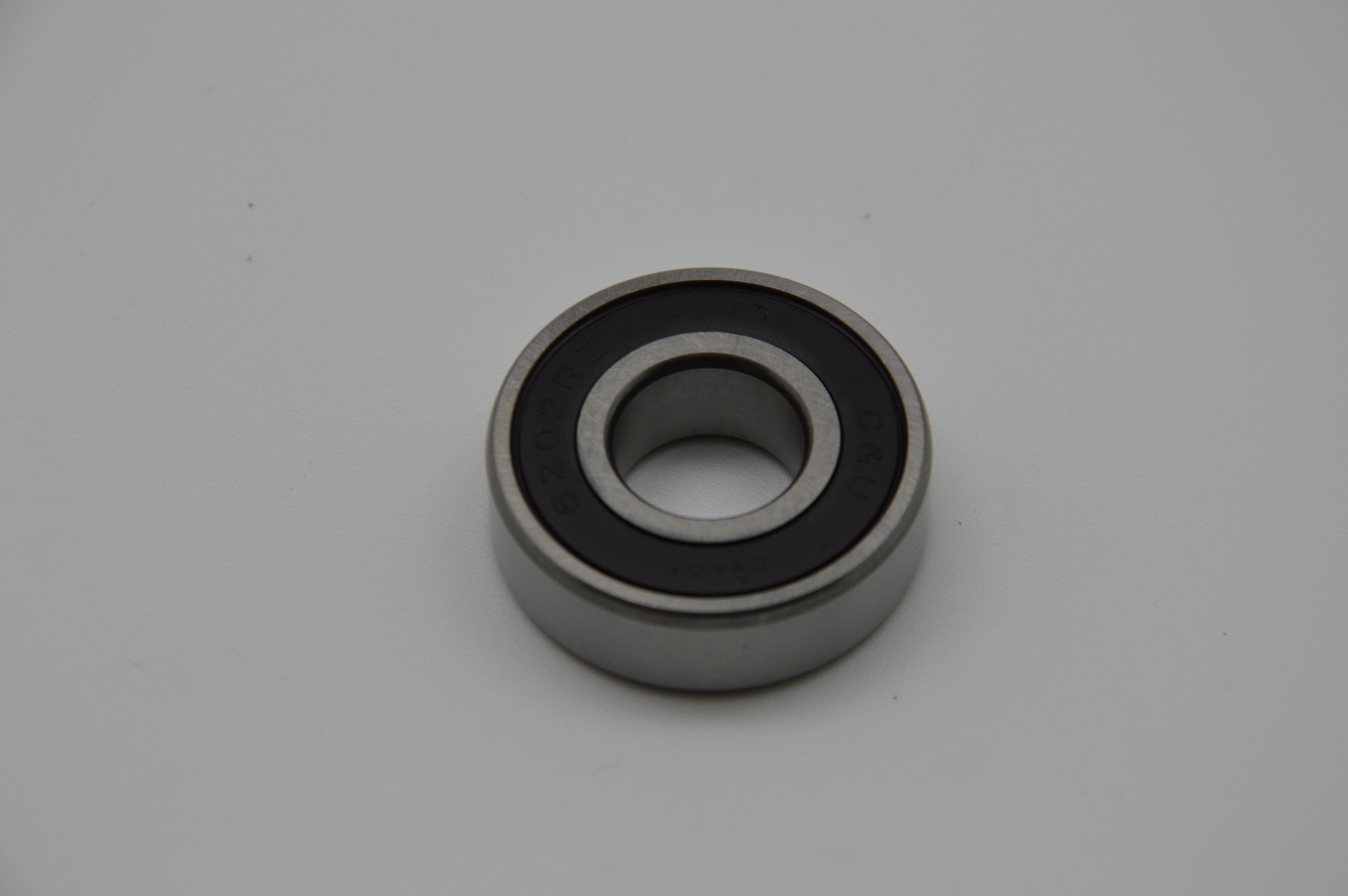

VUE ECLATEE	52	MPXI11MULTI4-52	ROULEMENT

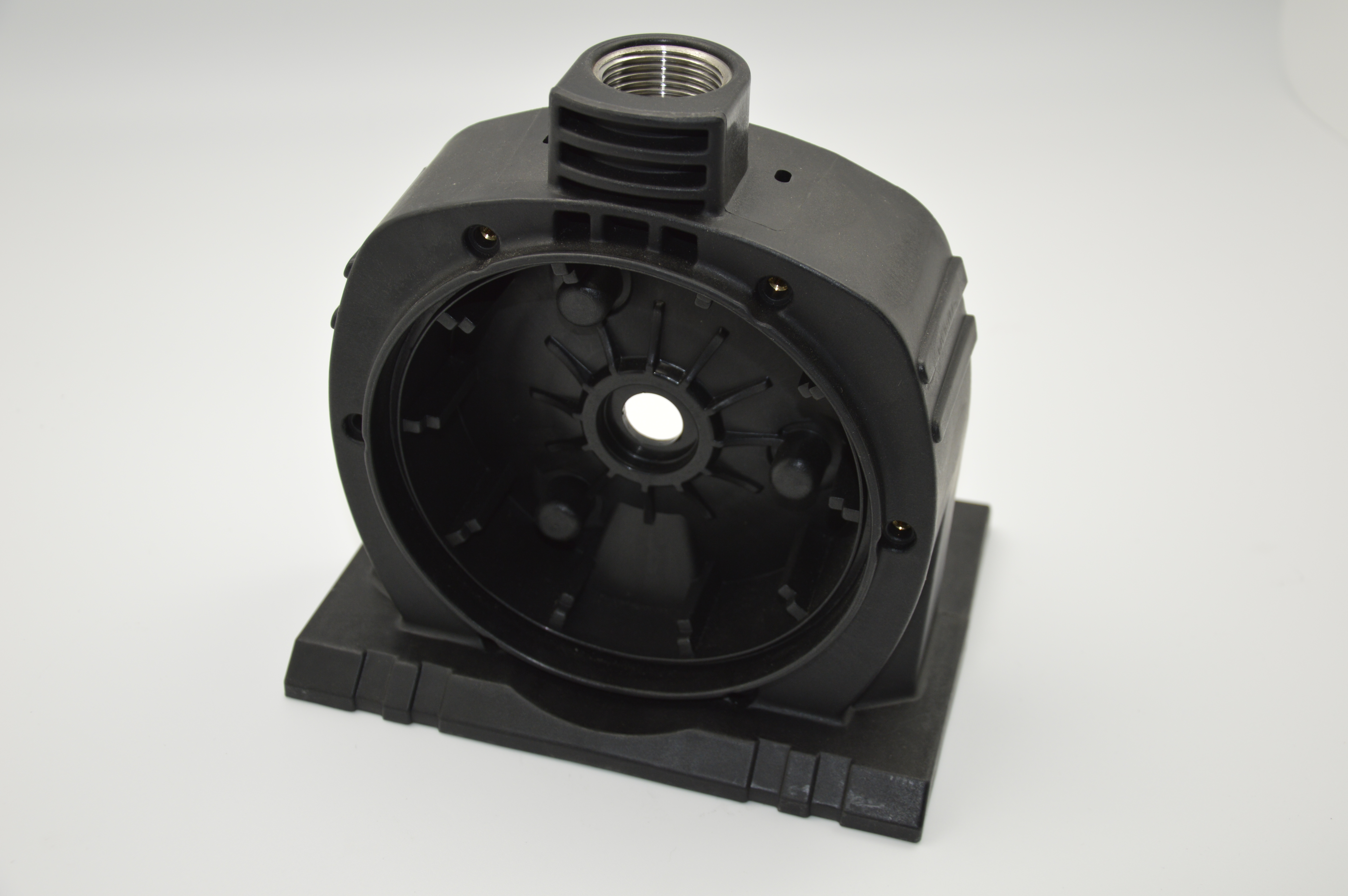

VUE ECLATEE	65	MPXI11MULTI4-65	SUPPORT POMPE
VUE ECLATEE	66	MPXI11MULTI4-66	PIEDS

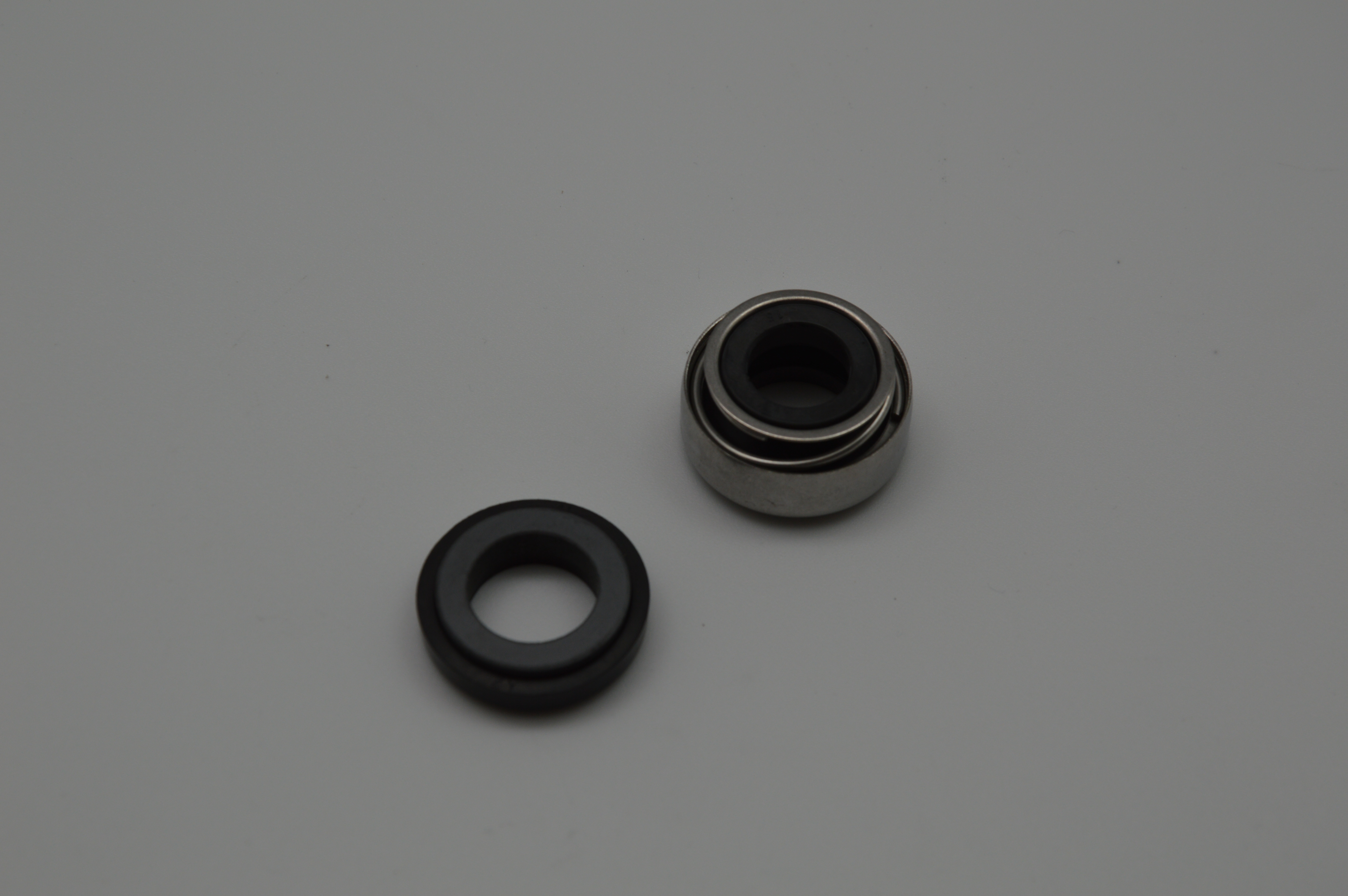

VUE ECLATEE	68	MPXI11MULTI4-68	GARNITURE MECANIQUE

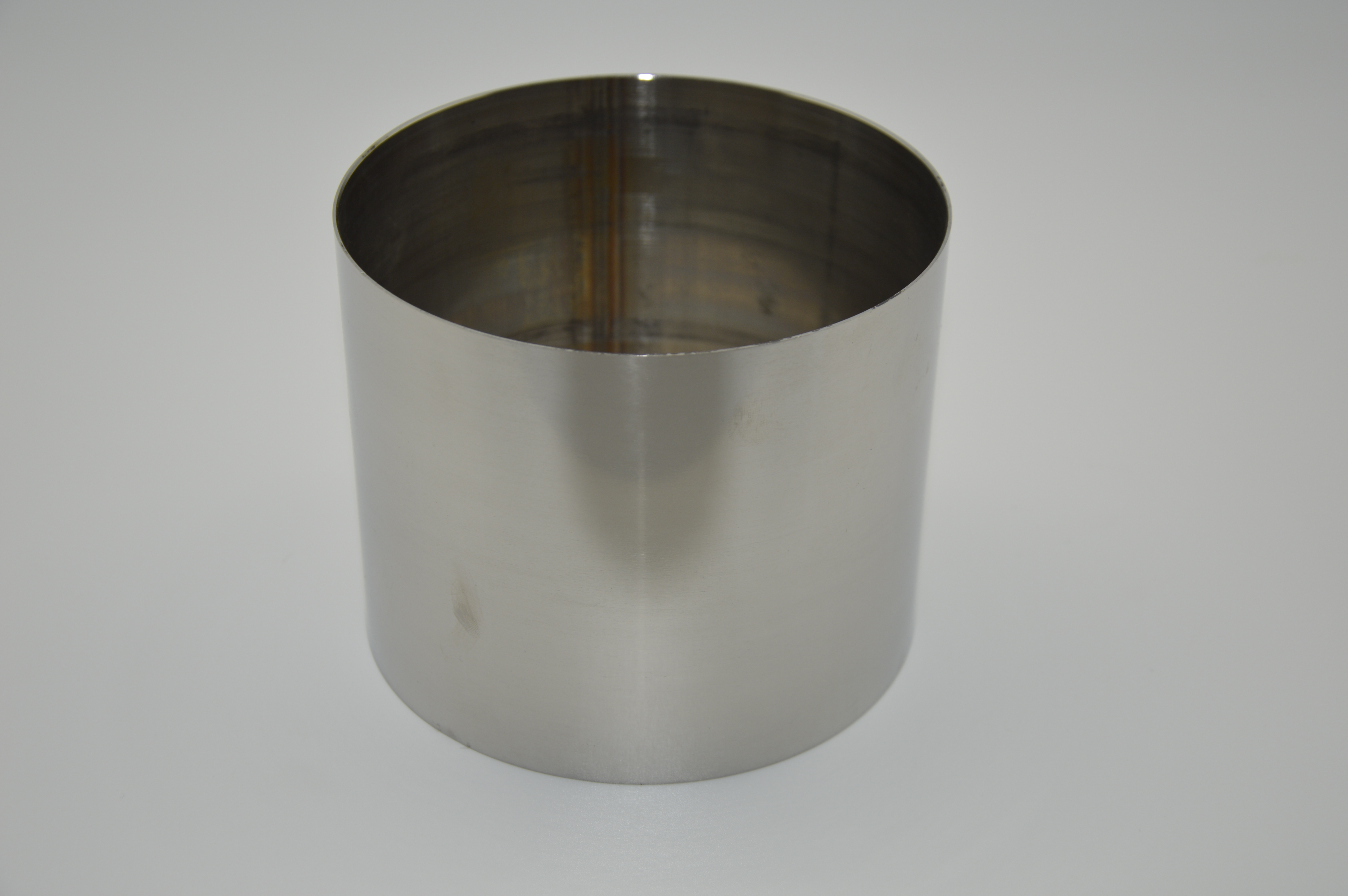

VUE ECLATEE	70	MPXI11MULTI4-70	CORPS

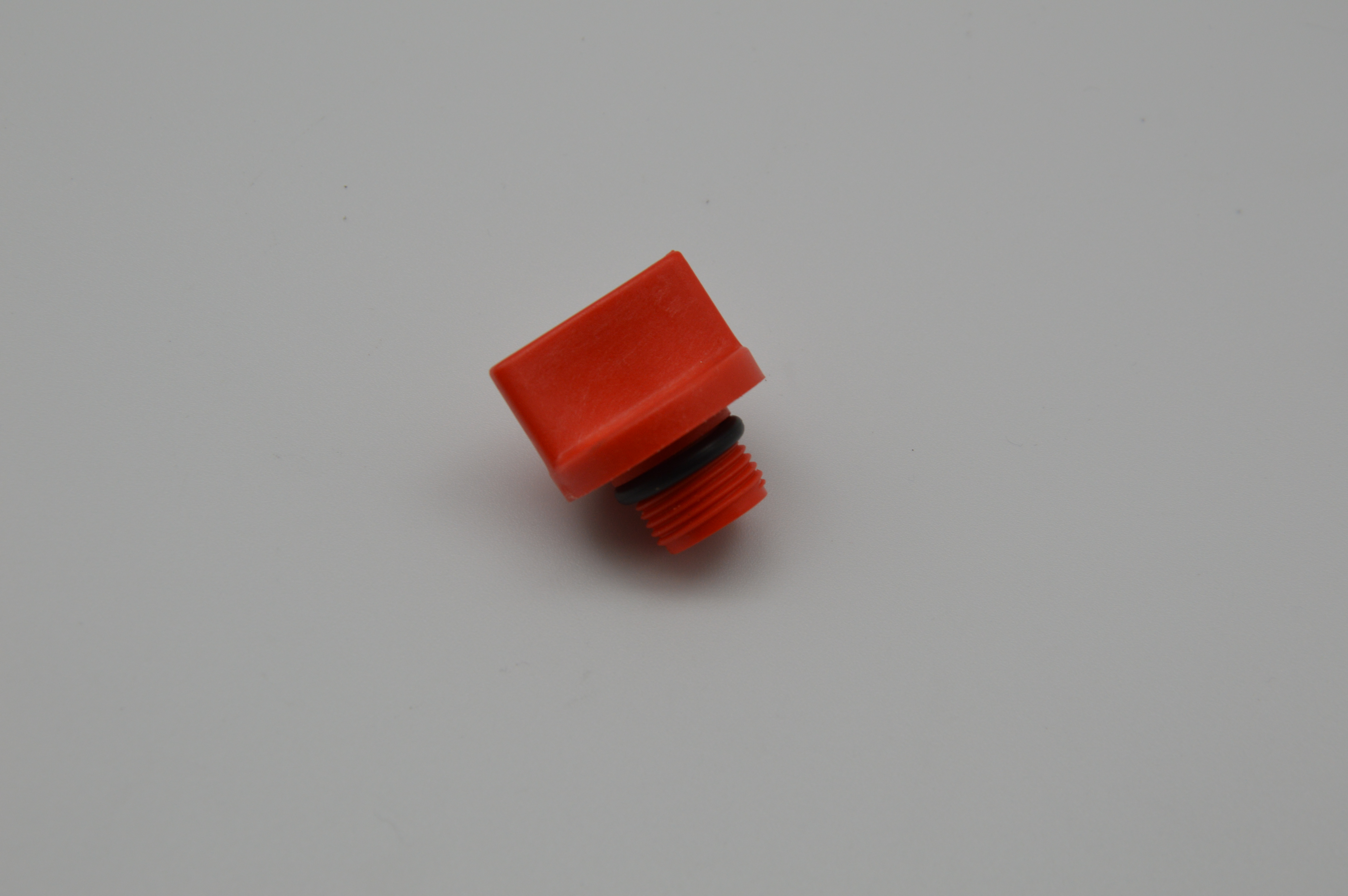

VUE ECLATEE	71-72	MPXI11MULTI4-71-72	BOUCHON DE VIDANGE
