Fiche MPV2200-75 (BRICK) - R

Agrandir l'image 1 Autres images

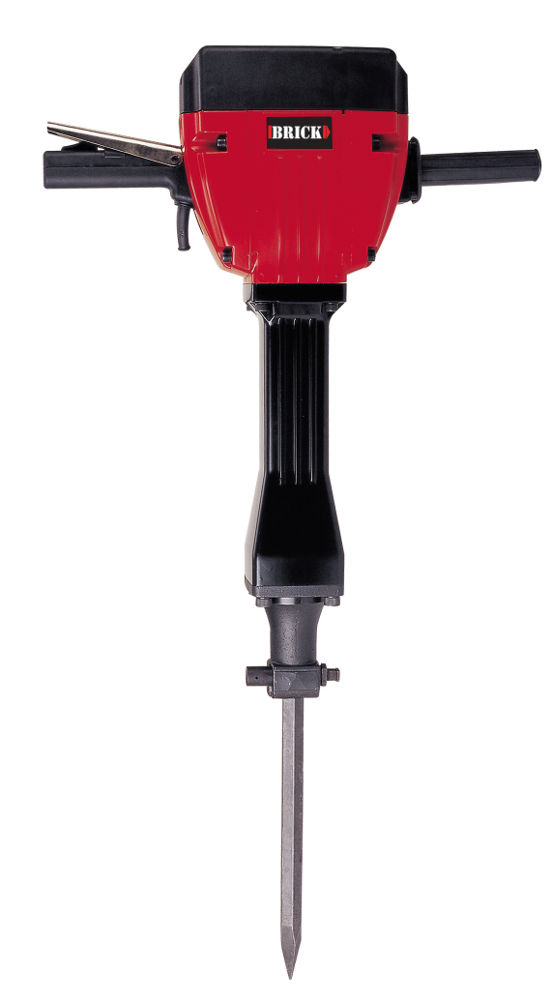

	MARTEAU PIQUEUR - DEMOLISSEUR 2200W MARTEAU PIQUEUR Puissance: 2200W Force de frappe: 75Joules Connexion HEX 28mm Fréquence de frappe: 950/min Niveau sonore: 106dB Système d'absorption des chocs Outil professionel. Grande durée de vie Accessoires: une pointe (28x530mm), un burin plat (28x530mm), un chariot de transport, une bouteille de graisse EAN : 5411074121761 Garantie : 3 ans

Fichiers :

116.9 Ko
fiche-technique.pdf

1.02 Mo
manuel.pdf

728.6 Ko

108.0 Ko

Pour lire les documents PDF, téléchargez Adobe Reader.

Accessoires :

MPVPLAT | BURIN PLAT
MPVPOINTE | POINTE

Pièces :

Nom de la vue	Num	Référence	Description de la pièce
VUE ECLATEE	5	MPV2200-5	BRUSH CAP
VUE ECLATEE	6	MPV2200-6	CARBON BRUSH
VUE ECLATEE	15	MPV2200-18	STATOR ASS�Y
VUE ECLATEE	21	MPV2200-21	ARMATURE 220V-240V
VUE ECLATEE	29	MPV2200-28	6201 2RZ C2 BEARING COVER
VUE ECLATEE	38	MPV2200-38	FINAL GEAR
VUE ECLATEE	47	MPV2200-47	O RING ?37X?2
VUE ECLATEE	48	MPV2200-48	OIL TANK COVER
VUE ECLATEE	53	MPV2200-53	PISTON PIN
VUE ECLATEE	54	MPV2200-54	Y TYPE SEALING RING ?45.7X?55.2X7
VUE ECLATEE	55	MPV2200-55	PISTON
VUE ECLATEE	56	MPV2200-56	FLUORIN O RING ?46X?5.3
VUE ECLATEE	61	MPV2200-61	MOUTH WASHER
VUE ECLATEE	61A	MPV2200-61A	PROTECTING SUPPORT FOR URETHANE RING
VUE ECLATEE	62	MPV2200-62	BIG URETHANE RING
VUE ECLATEE	65	MPV2200-65	LOCKING RING
VUE ECLATEE	66	MPV2200-66	SMALL URETHANE RING
VUE ECLATEE	68	MPV2200-68	FLUORIN O RING ?36X?5.5
VUE ECLATEE	70	MPV2200-70	IMPACT HAMMER
VUE ECLATEE	71	MPV2200-71	FLUORIN O RING?55X?5.3
VUE ECLATEE	74	MPV2200-74	LOCKING LEVER
VUE ECLATEE	76	MPV2200-76	LEVER SPRING
VUE ECLATEE	77	MPV2200-77	LOCKING LEVER COVER
VUE ECLATEE	78	MPV2200-78	SPRING COVER
VUE ECLATEE	79	MPV2200-79	NEEDLE ROLLER
VUE ECLATEE	82	MPV2200-82	HOLD-DOWN PLATE FOR SWITCH
VUE ECLATEE	83	MPV2200-83	SWITCH LOCKING PIN SPRING
VUE ECLATEE	84	MPV2200-84	SWITCH LOCKING PIN
VUE ECLATEE	85	MPV2200-85	SHAFT PIN
VUE ECLATEE	96	MPV2200-96	SWITCH
