Fiche GTRT4545BMC (ELEM TECHNIC) - R

Agrandir l'image

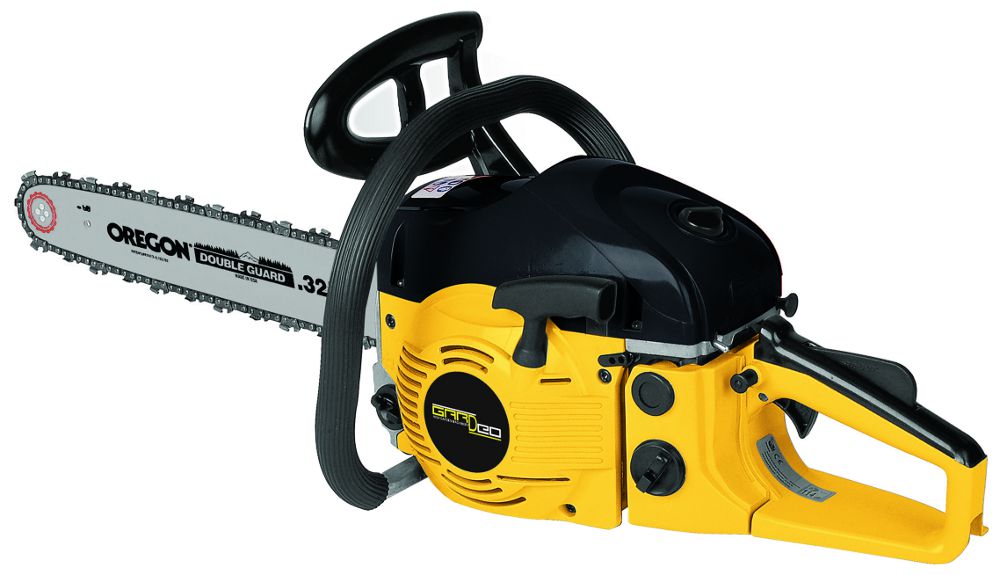

	TRONCONNEUSE THERMIQUE 45CC Carburateur WALBRO Guide et chaîne OREGON 45CM Capacité du réservoir 550ml Livrée en coffret EAN : 5411074121587 Garantie : 2 ans

Fichiers :

64.7 Ko
fiche-technique.pdf

2.43 Mo
manuel.pdf

229.0 Ko

325.0 Ko

Pour lire les documents PDF, téléchargez Adobe Reader.

Accessoires :

GCHT45 | CHAINE TRON�ONNEUSE

Pièces :

Nom de la vue	Num	Référence	Description de la pièce
ENGINE	11	GTRT4545BMC-11	SPARK PLUG
ENGINE	39	GTRT4545BMC-39	OIL PUMP
ENGINE	64	GTRT4545BMC-64	CARBURETOR
ENGINE	66	GTRT4545BMC-66	AIR FILTER
ENGINE	86	GTRT4545BMC-86-87-88	SEALING WASHER 20X30X2
ENGINE	87		ANTI-DROP PLATE
ENGINE	88		OIL COVER
ENGINE	95	GTRT4545BMC-95	IGNITER
VUE ECLATEE	1	GTRT4545BMC-1	RIGHT COVER ASSEMBLY
VUE ECLATEE	2		SCREW M5X36
VUE ECLATEE	3		SHIELD PIPE
VUE ECLATEE	4		PIPE
VUE ECLATEE	5		PIN 3 X 14
VUE ECLATEE	6		TENSION BLOCK
VUE ECLATEE	7		TIGHTENER SCREW
VUE ECLATEE	8		TENSIONER COVER PLATE
VUE ECLATEE	9		TAPPING SCREW ST4.2 X 9.5
VUE ECLATEE	10		FRONT DAMPER
VUE ECLATEE	11		BRAKE TORSION ROD SPRING
VUE ECLATEE	12		WASHER 5.2X20X1.2
VUE ECLATEE	13		NUT M5
VUE ECLATEE	14		SPRING BASE
VUE ECLATEE	15		FRONT DAMPER SPRING
VUE ECLATEE	16		MAIN LEVEL
VUE ECLATEE	17		SECONDARY PULL-ROD
VUE ECLATEE	18		PIN 3X9
VUE ECLATEE	19		BRAKE CONTROL ROD
VUE ECLATEE	20		BRAKE SPRING
VUE ECLATEE	21		BRAKE STRAP
VUE ECLATEE	22		TAPPING SCREW ST4.2X12
VUE ECLATEE	23		BRAKE SPRING COVER PLATE
VUE ECLATEE	24		TENSION BLOCK
VUE ECLATEE	25		CHAIN GUIDE BLOCK
VUE ECLATEE	26		RIGHT COVER
VUE ECLATEE	27		NUT M8
VUE ECLATEE	34	GTRT4545BMC-34	STARTER ASSEMBLY
VUE ECLATEE	35		GUIDE FLOW COVER
VUE ECLATEE	36		SCREW M5X10
VUE ECLATEE	37		WASHER 5
VUE ECLATEE	38		STARTER PALTE
VUE ECLATEE	39		COIL SPRING GLAND
VUE ECLATEE	40		START COIL SPRING
VUE ECLATEE	41a		START HANDLE
VUE ECLATEE	41b		BUFFER SPRING
VUE ECLATEE	41c		BUSH
VUE ECLATEE	42		START STRETCHING WIRE
VUE ECLATEE	43		LH SHEATHING
VUE ECLATEE	44		STARTER COVER
VUE ECLATEE	50	GTRT4545BMC-50-51-52	ANTI-DROP PLATE
VUE ECLATEE	51		PACKING WASHER 24X34X1.5
VUE ECLATEE	52		PETROL COVER
