Fiche GFBHT65-7T (GARDEO) - R

Agrandir l'image

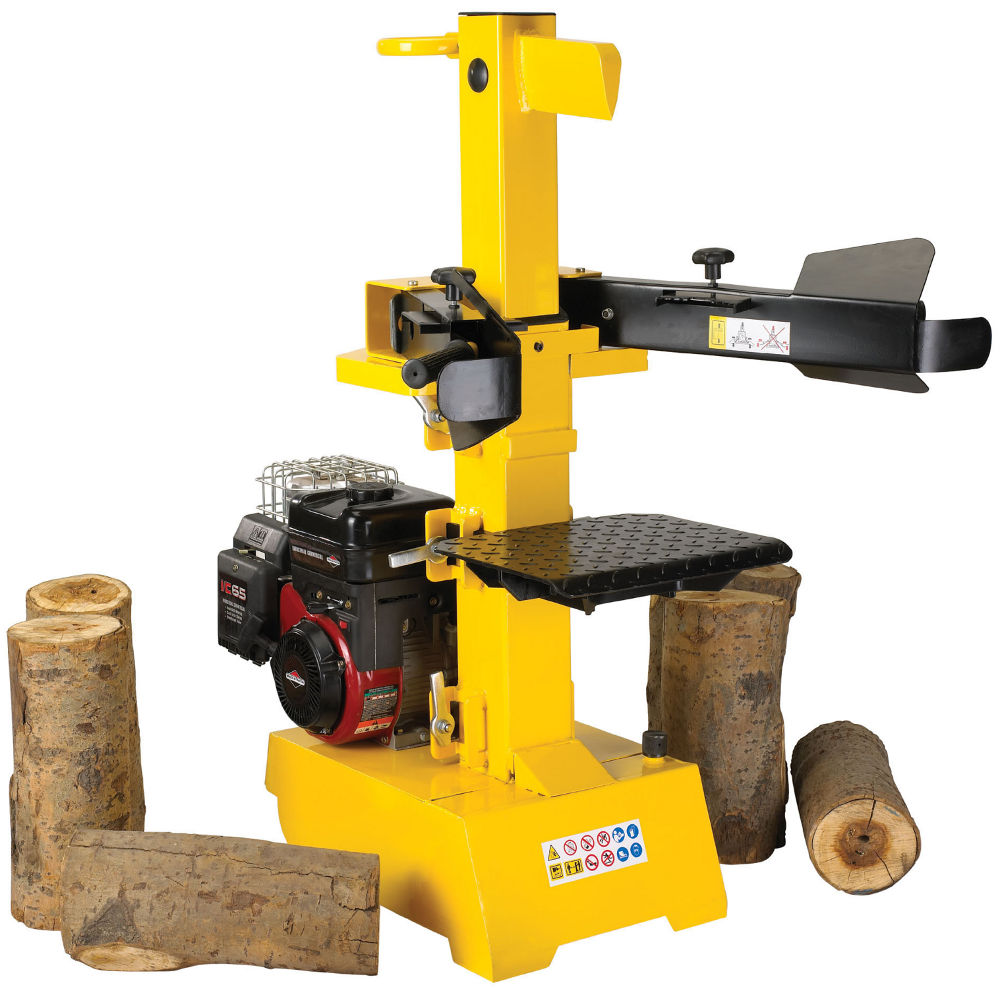

	FENDEUR DE BUCHES THERMIQUE 6.5HP Moteur 4 temps Briggs&Stratton 6.5 HP Alimentation : essence Poids : 125 Kg Dimension: 585x435x1170 mm Force et puissance de poussée 7T permet de fendre des bûches jusqu'à 104 cm de longueur (trois positions de longueur possibles sur ce modèle: 104 cm, 78 cm, 52cm) + accessoire pour fendre les buches en 4 Poids : 125 Kg Dimension: 585x435x1170 mm EAN : 5411074125189 Garantie : 3 ans

Fichiers :

129.8 Ko
fiche-technique.pdf

2.52 Mo
manuel.pdf

616.7 Ko

Pour lire les documents PDF, téléchargez Adobe Reader.

Pièces :

Nom de la vue	Num	Référence	Description de la pièce
VUE ECLATEE	5	GFBHT65-7T-6/5	O-RING 23.6X3.55G
VUE ECLATEE	6		CAP
VUE ECLATEE	15	GFBHT65-7T-15	WORK TABLE 2
VUE ECLATEE	16	GFBHT65-7T-1619	PLASTIC INSERT 4
VUE ECLATEE	17		PLASTIC INSERT 2
VUE ECLATEE	18		PLASTIC INSERT 1
VUE ECLATEE	19		PLASTIC INSERT 3
VUE ECLATEE	29	GFBHT65-7T-29	SLIDING PLATE
VUE ECLATEE	34	GFBHT65-7T-34	NUT M20
VUE ECLATEE	35	GFBHT65-7T-35	HIGH PRESSURE OIL HOSE 24
VUE ECLATEE	41	GFBHT65-7T-41	CCQ CYLINDER
VUE ECLATEE	51	GFBHT65-7T-51	DRAW ROD LOCK COVER
VUE ECLATEE	52	GFBHT65-7T-52	SUPPORTING RING
VUE ECLATEE	53	GFBHT65-7T-53	DRAW ROD
VUE ECLATEE	54	GFBHT65-7T-54	DRAW SLEEVE NUT
VUE ECLATEE	55	GFBHT65-7T-55	THIN NUT M16
VUE ECLATEE	56	GFBHT65-7T-56	DRAW SLEEVE
VUE ECLATEE	57	GFBHT65-7T-57	HOSE CLAMP 22-28
VUE ECLATEE	59	GFBHT65-7T-59	CA VALVE
VUE ECLATEE	61	GFBHT65-7T-61	T-CONNECTOR,TAPE
VUE ECLATEE	62	GFBHT65-7T-62	WASHER GROUPWARE 20
VUE ECLATEE	63	GFBHT65-7T-63	VALVE TUBE NOZZLE
VUE ECLATEE	64	GFBHT65-7T-64	HIGH PRESSURE OIL HOSE 24
VUE ECLATEE	65	GFBHT65-7T-65	VALVE INJECTION NOZZLE
VUE ECLATEE	66	GFBHT65-7T-66	OIL RETURN PIPE
VUE ECLATEE	68	GFBHT65-7T-68	NOZZLE 9/16-18-UNF-2BXM20X1.5
VUE ECLATEE	69	GFBHT65-7T-69	GEAR PUMP
VUE ECLATEE	70	GFBHT65-7T-70	ORIENTATION RING
VUE ECLATEE	76	GFBHT65-7T-76	SAME REV JOINT CL090 12.7-20
VUE ECLATEE	79	GFBHT65-7T-79	TIE-IN 20
VUE ECLATEE	80	GFBHT65-7T-80	NOZZLE 3/4-16-UNF-2BXM20X1.5
