Fiche FB1500-5TEG52 (ELEM GARDEN TECHNIC) - R

Agrandir l'image

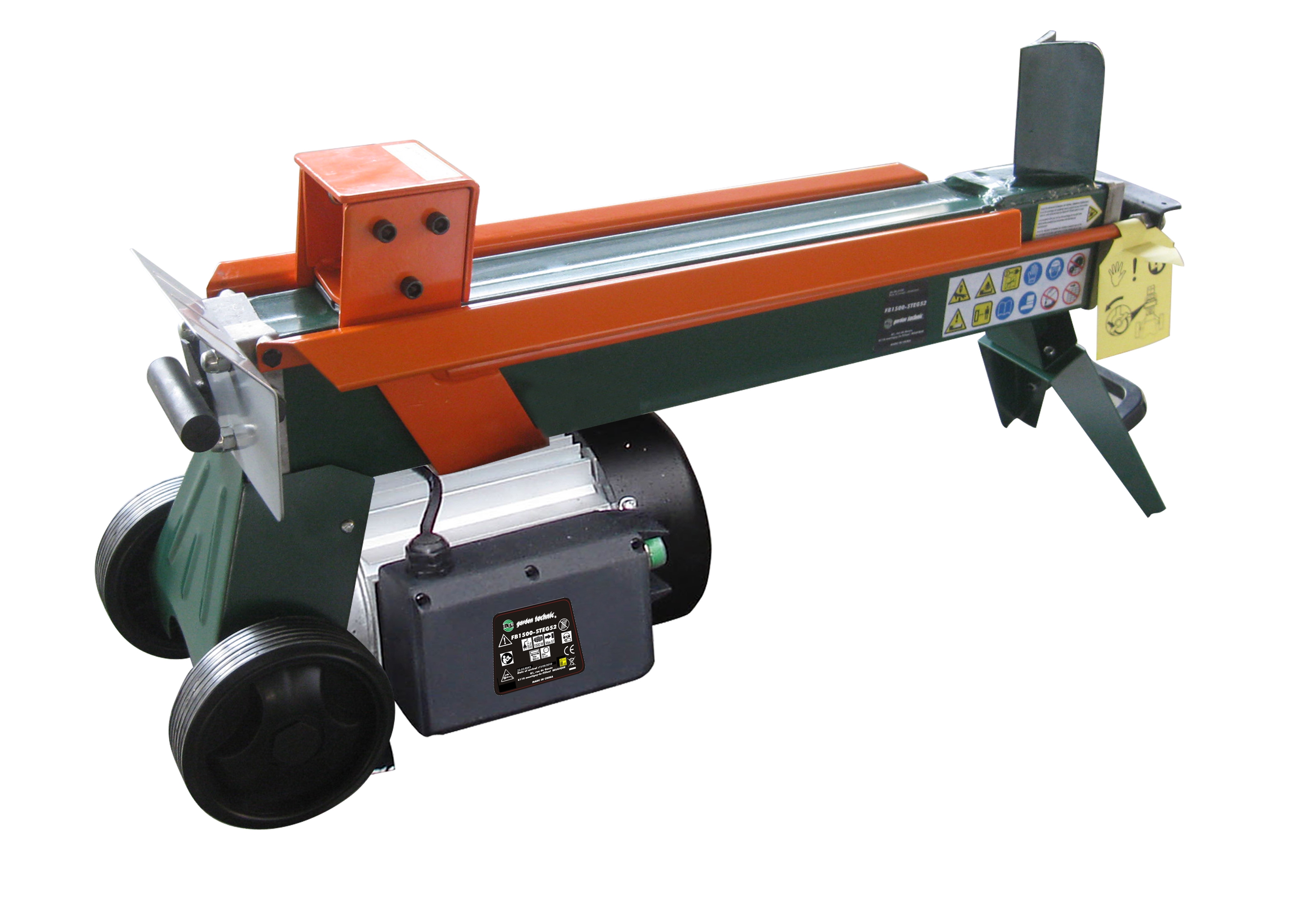

	FENDEUR DE BUCHES Puissance: 1500W Force de poussÃ©e hydraulique: 5T Permet de fendre des bÃ»ches jusqu'Ã 52 cm de longueur et 25 cm de diamÃ¨tre EAN : 5411074114091 Garantie : 3 ans

Fichiers :

140.0 Ko
fiche-technique.pdf

4.46 Mo
manuel.pdf

Pour lire les documents PDF, téléchargez Adobe Reader.

Pièces :

Nom de la vue	Num	Référence	Description de la pièce

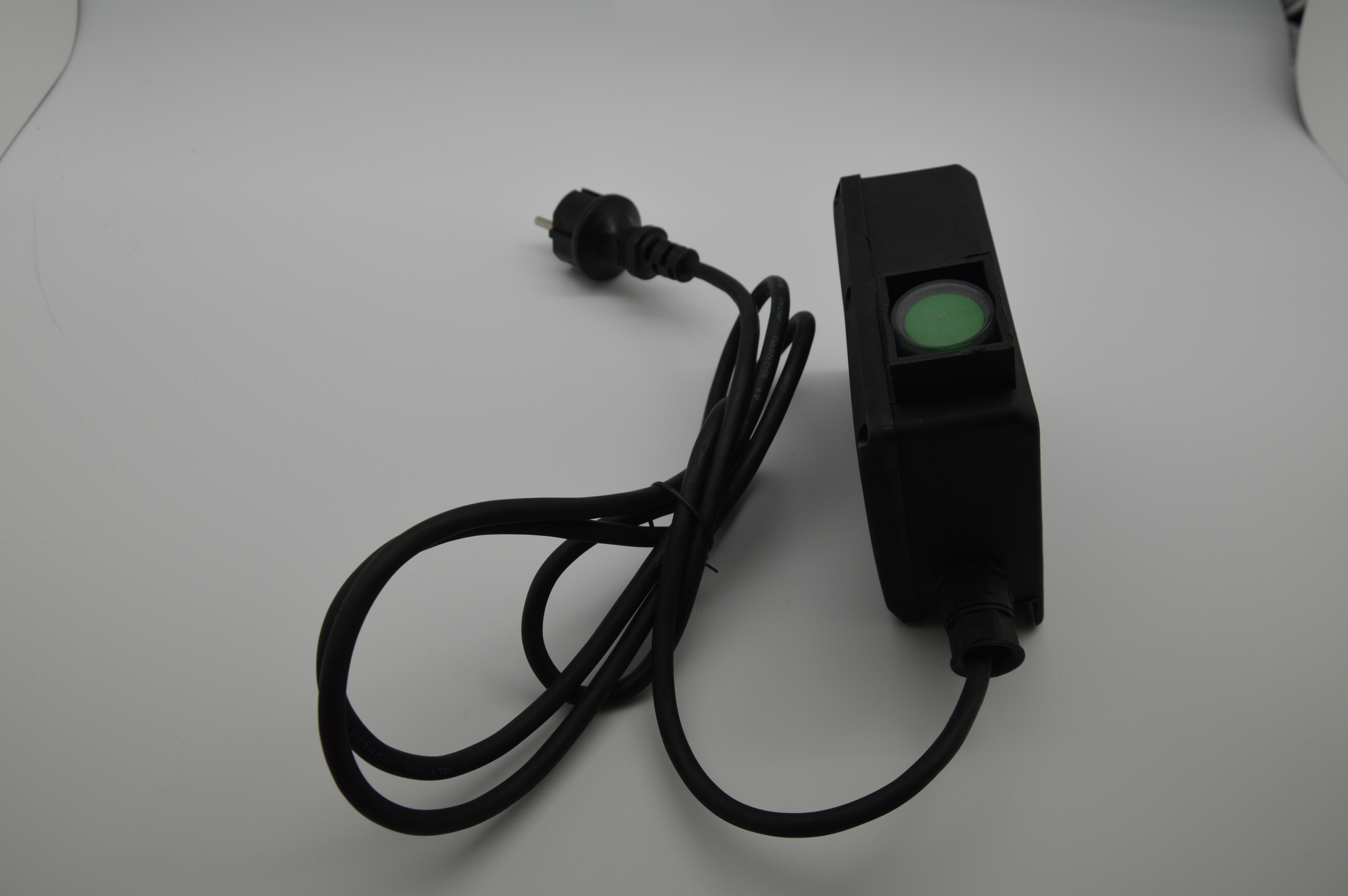

VUE ECLATEE	0	FB1500-5TEG52-BOITIN	BOITIER INTERRUPTEUR COMPLET
VUE ECLATEE		FB1500-5TEG52-KITCOM	KIT REPARATION COMMANDE
VUE ECLATEE	1	FB1500-5TEG52-1	CYLINDRE
VUE ECLATEE	3	FB1500-5TEG52-3	BOUCHON DE CYLINDRE
VUE ECLATEE	5	FB1500-5TEG52-5	RESSORT PISTON
VUE ECLATEE	6	FB1500-5TEG52-6	PISTON
VUE ECLATEE	7-11	FB1500-5TEG52-7_11	BOULON DE FIXATION PISTON
VUE ECLATEE	12	FB1500-5TEG52-12	ECROU FIXATION COMMANDE
VUE ECLATEE	13	FB1500-5TEG52-13	AXE FIXATION COMMANDE
VUE ECLATEE	15	FB1500-5TEG52-15	ECROU FLASQUE AR. TABLE DE COUPE
VUE ECLATEE	27-31	FB1500-5TEG52-27_31	PISTON DE COMMANDE
VUE ECLATEE	32	FB1500-5TEG52-32	JOINT DE BOUCHON PISTON DE COMMANDE
VUE ECLATEE	33	FB1500-5TEG52-33	BOUCHON DE PISTON DE COMMANDE
VUE ECLATEE	36	FB1500-5TEG52-36	GUIDE TABLE DE COUPE
VUE ECLATEE	39	FB1500-5TEG52-39	TABLE DE COUPE
VUE ECLATEE	40	FB1500-5TEG52-40	TIGE D\'ASSEMBLAGE FLASQUE
VUE ECLATEE	41	FB1500-5TEG52-41	FLASQUE AVANT TABLE DE COUPE
VUE ECLATEE	43	FB1500-5TEG52-43	PAPILLON DE PURGE
VUE ECLATEE	44	FB1500-5TEG52-44	JOINT BOUCHON D\'HUILE
VUE ECLATEE	45	FB1500-5TEG52-45	BOUCHON D\'HUILE
VUE ECLATEE	49	FB1500-5TEG52-49	ROUE
VUE ECLATEE	50	FB1500-5TEG52-50	CIRCLIPS FIXATION DE ROUE
VUE ECLATEE	55	FB1500-5TEG52-55	ECROU FIXATION JONCTION
VUE ECLATEE	57	FB1500-5TEG52-57	JONCTION MOTEUR TABLE DE COUPE
VUE ECLATEE	58	FB1500-5TEG52-58	CYLINDRE D’EMBOÎTEMENT JONCTION
VUE ECLATEE	59	FB1500-5TEG52-59	PISTON D\'ENGRENAGE
VUE ECLATEE	60	FB1500-5TEG52-60	ENGRENAGE
VUE ECLATEE	61	FB1500-5TEG52-61	ENTRETOISE JONCTION
VUE ECLATEE	62	FB1500-5TEG52-62	PISTON D\'EMBOITEMENT JONCTION
VUE ECLATEE	63	FB1500-5TEG52-63	TIGE FERMETURE MOTEUR
VUE ECLATEE	68	FB1500-5TEG52-68	CLAVETTE STATOR
VUE ECLATEE	69	FB1500-5TEG52-69	MOTEUR COMPLET
VUE ECLATEE	74	FB1500-5TEG52-74	BILLE PISTON D\'ENGRENAGE
VUE ECLATEE	77	FB1500-5TEG52-77	PIED
